Description

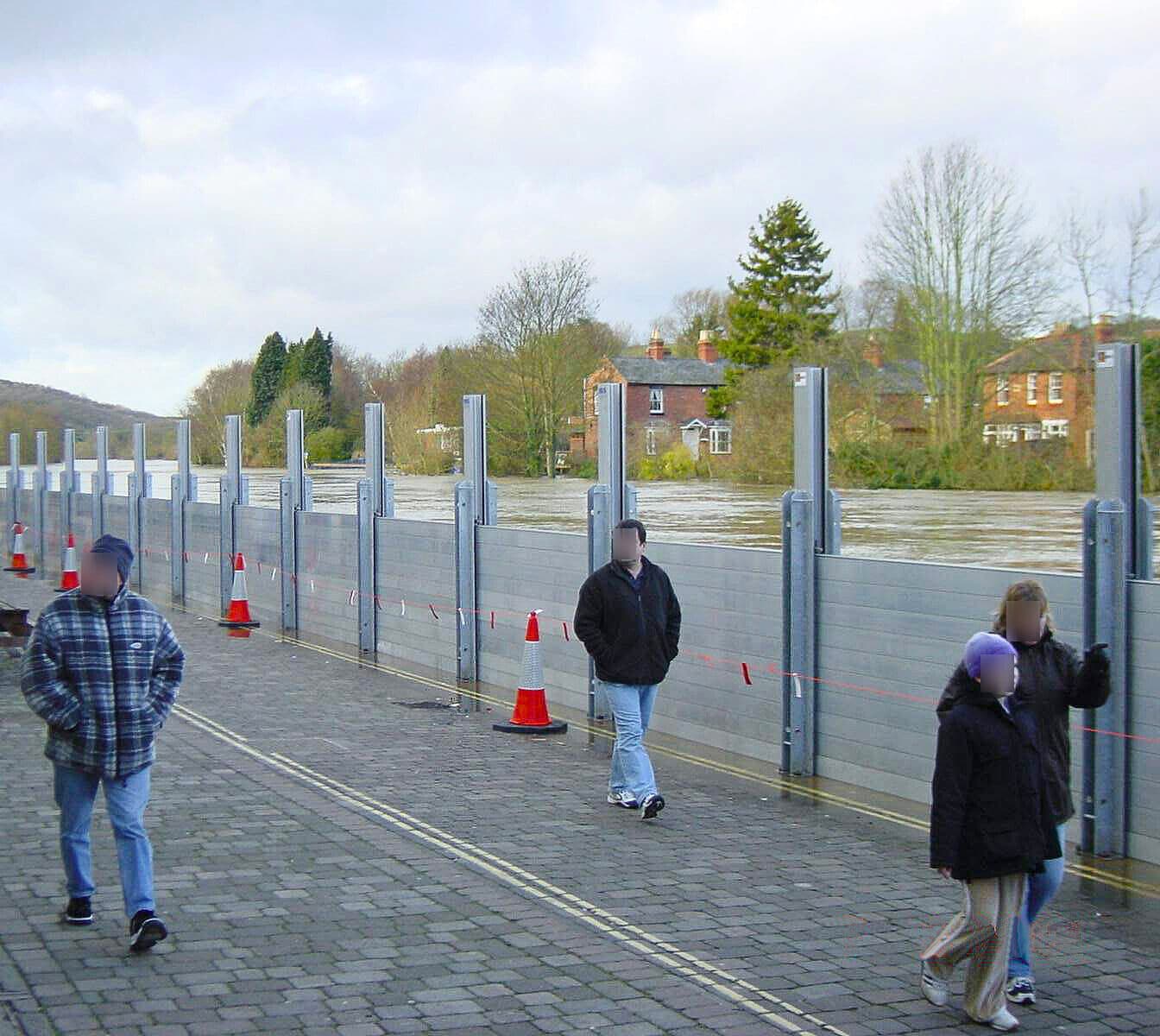

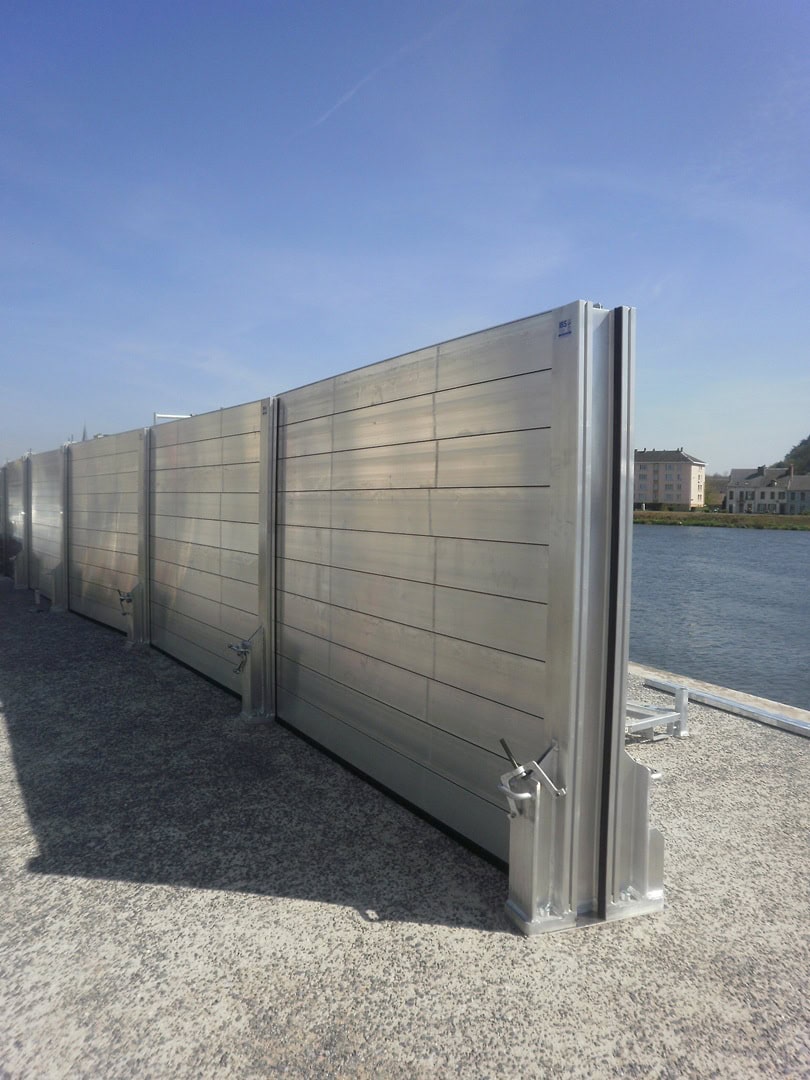

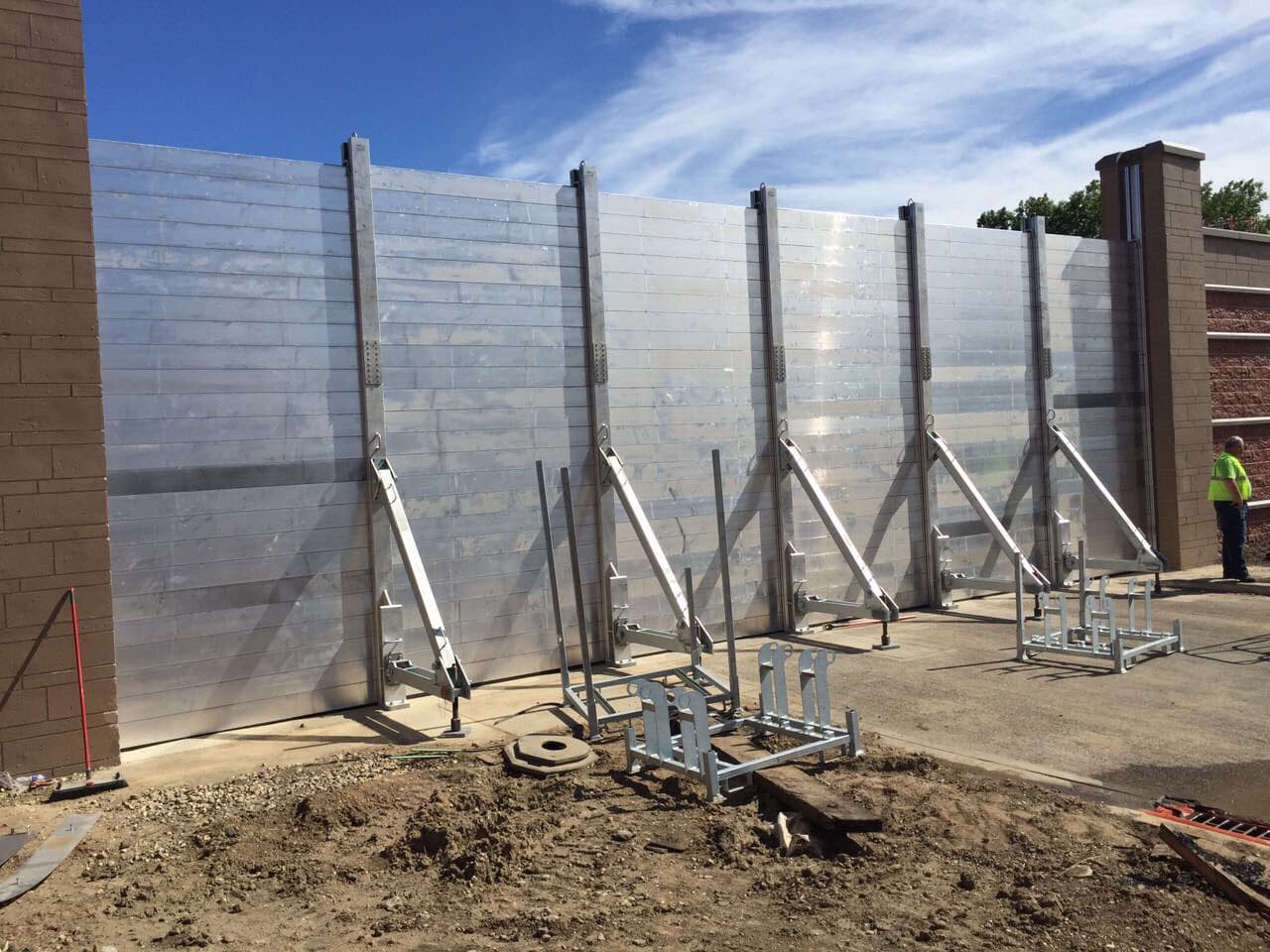

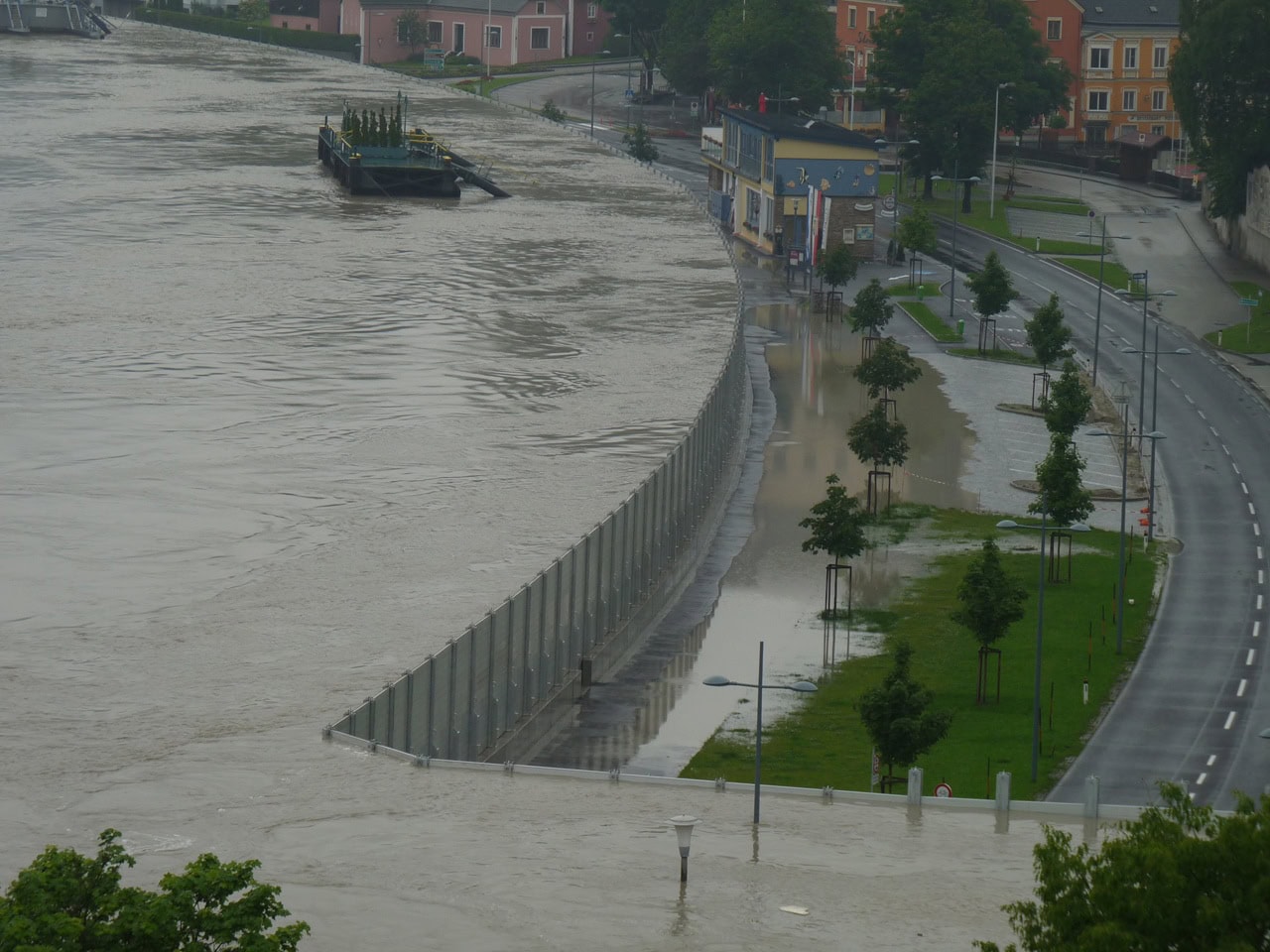

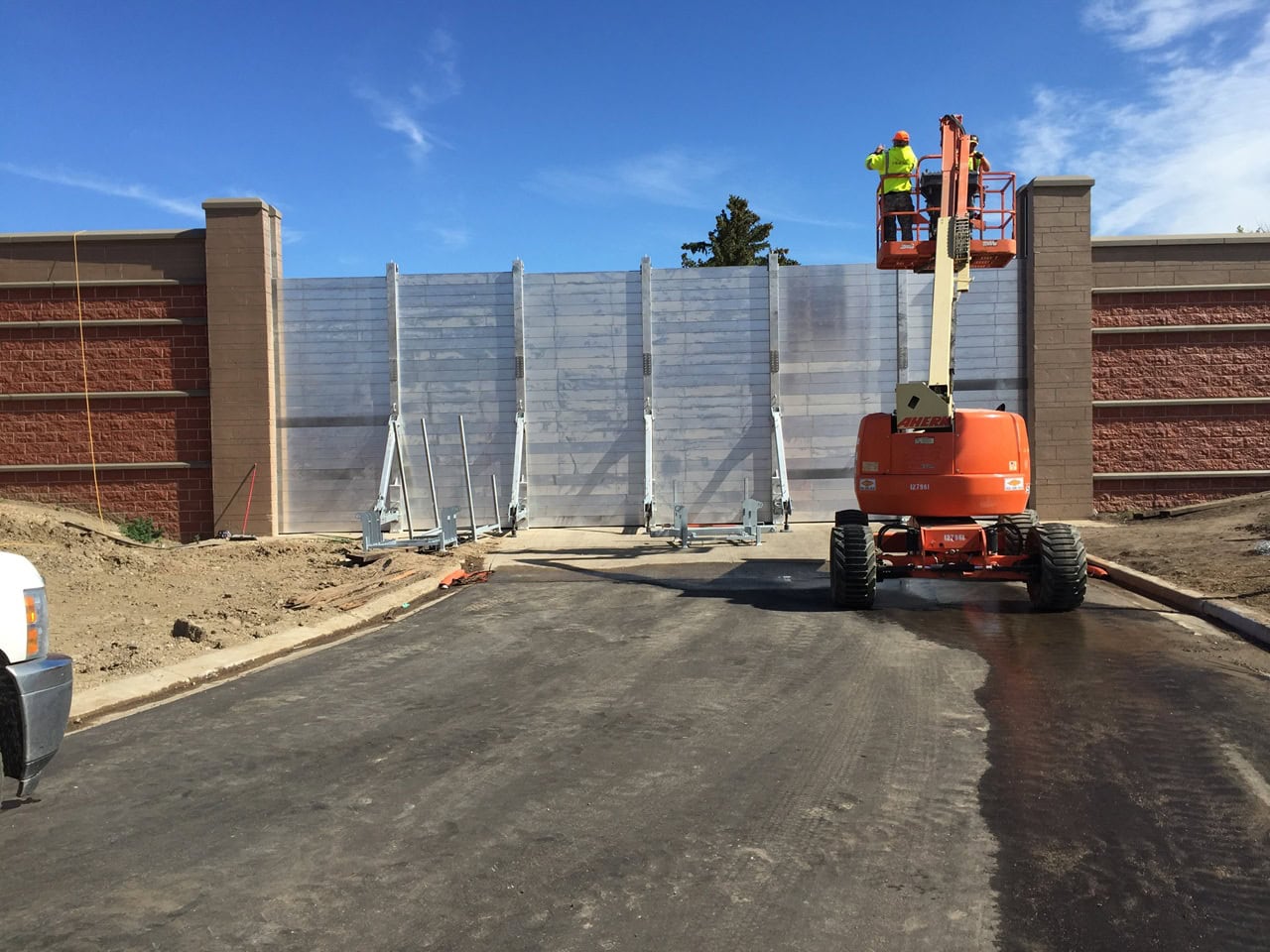

Composants du FLO-DEM 100K périphérique

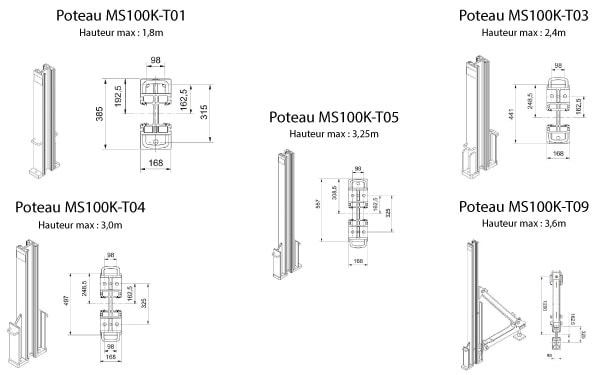

Poteau
Poutrelles

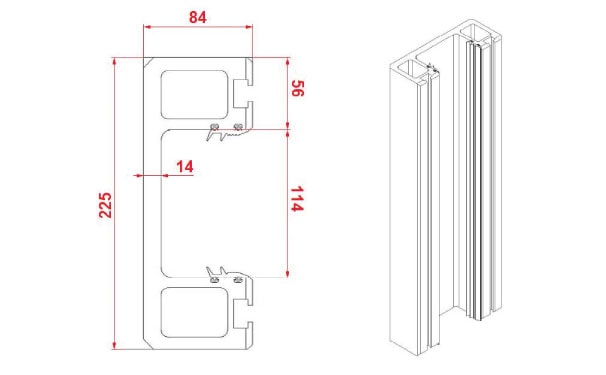

Glissières

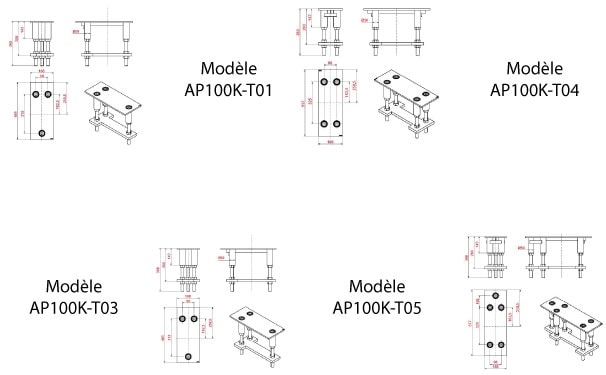

Platine d’ancrage

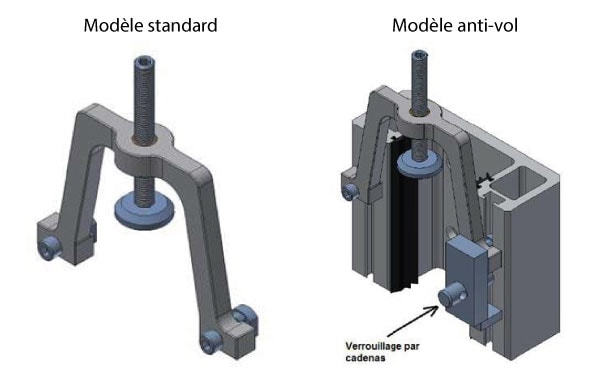

Cales de serrage
Poignées d’extraction
Poignée Type de poutrelle : AW 100-75 (100×150-2,5 / 100×200-2,5 / 100×200-3.7), AW 100-87 (100×150-5,0)
- Description
- Informations complémentaires
- Matériaux
- Dimensionnement
- Conditions de montage
- Certification
- Garantie
- Fiche technique
Informations complémentaires
| Hauteur de protection | 3,60m |
|---|---|
| Longueur de protection | Illimitée |
| Ancrage | Avec ancrage |
| Non mobile | 3 côtés |
| Type de solutions | Flo-dem |
Matériaux
Composants
| Glissières d’extrémité | Profilé aluminium extrudé (AIMgSi – série 6000) |
|---|---|
| Poteaux centraux | Profilé aluminium extrudé (AIMgSi – série 6000) |
| Platines d’ancrage | Acier inoxydable (304 ou 316) |
| Caches de Protections | Acier inoxydable (304 ou 316) |
| Poutres horizontales | Tubes rectangulaires aluminium extrudé (AIMgSi – série 6000) |
| Joints de sol | Polyuréthanne / Polyéthylène |
| Joints verticaux et horizontaux | EPDM (Ethylène Propopylène Diene Monomer) |
| Cale de Serrage | Acier inoxydable (304) |
| Poignées d’extraction | Acier inoxydable (304) plus couverture plastique dur |
Accessoires
| Nom | Cache-glissières |
|---|---|
| Description | Ils protègent les joints des glissières du vieillissement prématuré. |
| Matériau | en Acier Inox SS 304 |
Etanchéité
Selon Din 19569-4.
PV d’étanchéité disponible
Dimensionnement
Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)
Flexion maximum des poutres d’aluminium : entre 1/150 et flexion max. admissible

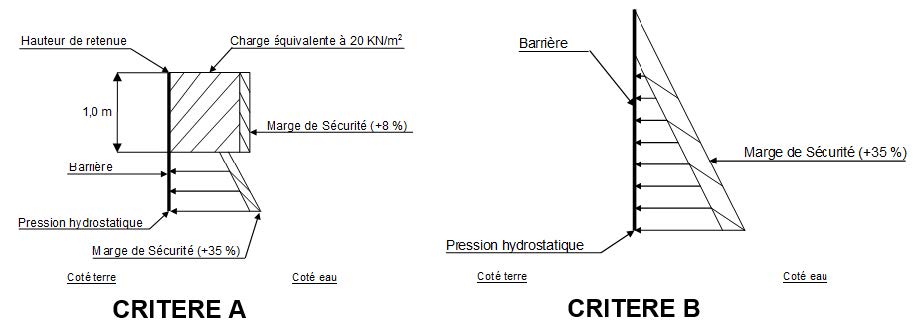

Les barrières sont dimensionnées selon le critère B, le critère A est en option.
Pas de risque d’objet flottant : Dimensionnement hydrostatique (Critère B)
Risque de choc d’objet flottant : Dimensionnement hydrostatique + charge supplémentaire (Critère A)
Selon le critère B, la barrière est conçue pour résister à la pression hydrostatique plus une marge de sécurité de 35 %.
Selon le critère A la barrière est conçue pour résister à l’impact d’un objet flottant.
Pas de risque d’objet flottant : Dimensionnement hydrostatique (Critère B)
Risque de choc d’objet flottant : Dimensionnement hydrostatique + charge supplémentaire (Critère A)
Selon le critère B, la barrière est conçue pour résister à la pression hydrostatique plus une marge de sécurité de 35 %.
Selon le critère A la barrière est conçue pour résister à l’impact d’un objet flottant.
En cas de submersion marine, des critères de dimensionnement plus complexes prenant en compte la méthode de Goda ou de Takahashi sont possibles.
Conditions de montage
- Sol plat et rectiligne ne présentant pas de risque d’affouillements
- Les inégalités de sol sont inférieures a +/- 15 mm
- Qualité des supports : ≥ Béton armé C30/C37
- Les supports doivent être dimensionnés pour résister à la charge prévue
- Les fixations doivent reprendre l’effort de dimensionnement
Certification
La résistance des poutres en aluminium à la pression hydrostatique est certifiée par le Bureau de Contrôle Technique allemand LGA. Détails consultables sur demande.
EUROCODES / Normes Utilisées
Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :
- DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
- DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
- DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
- DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
- DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
- DIN 19569-4 :2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
- Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…Table 1 : Taux de fuite pour batardeaux.
Garantie
L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.
Durée de vie nominale du matériel
- Eléments fixes (glissières d’extrémité) : env. 100 ans
- Eléments mobiles (poutres horizontales, caches de protection) : env. 100 ans
- Accessoires (cales de serrage, poignées d’extraction) : env. 100 ans
- Joints intercalaires et joints de sol : env. 20 ans
