FLO-DEM 50 périphérique

Référence : FLO-DEM 50

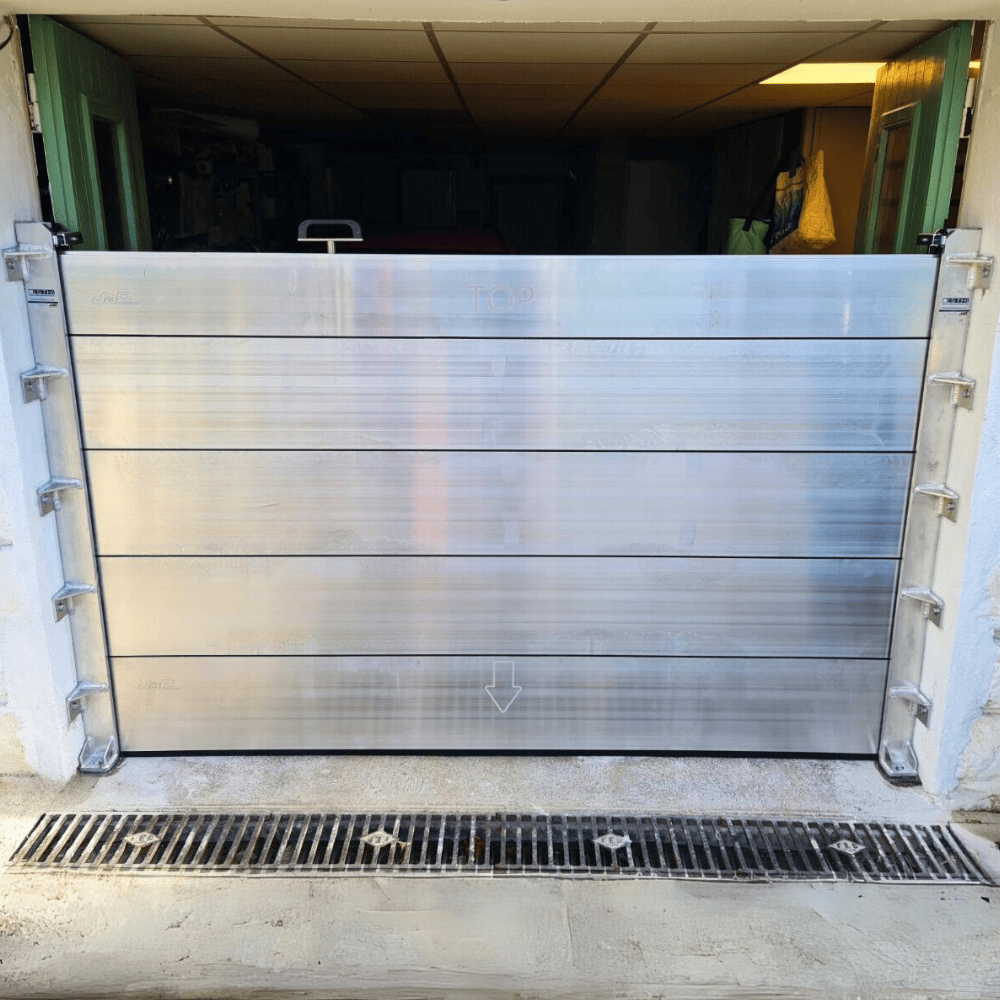

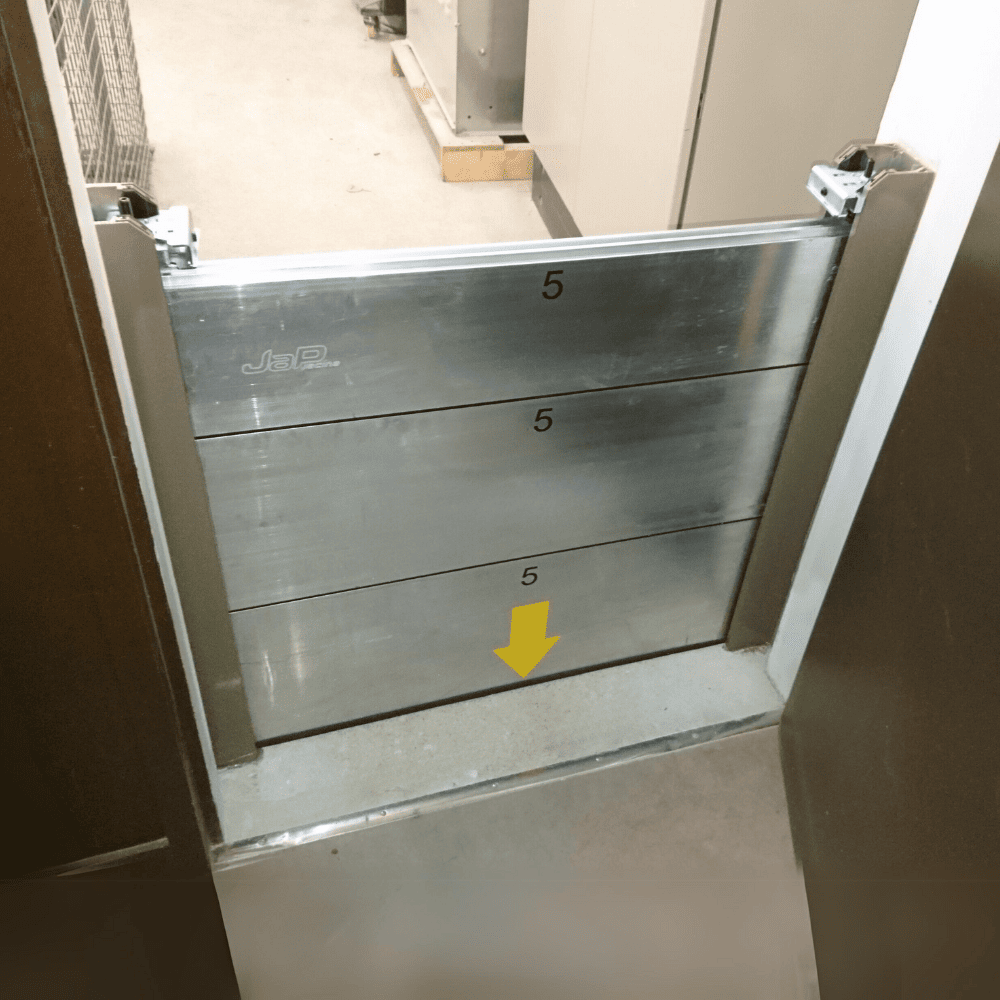

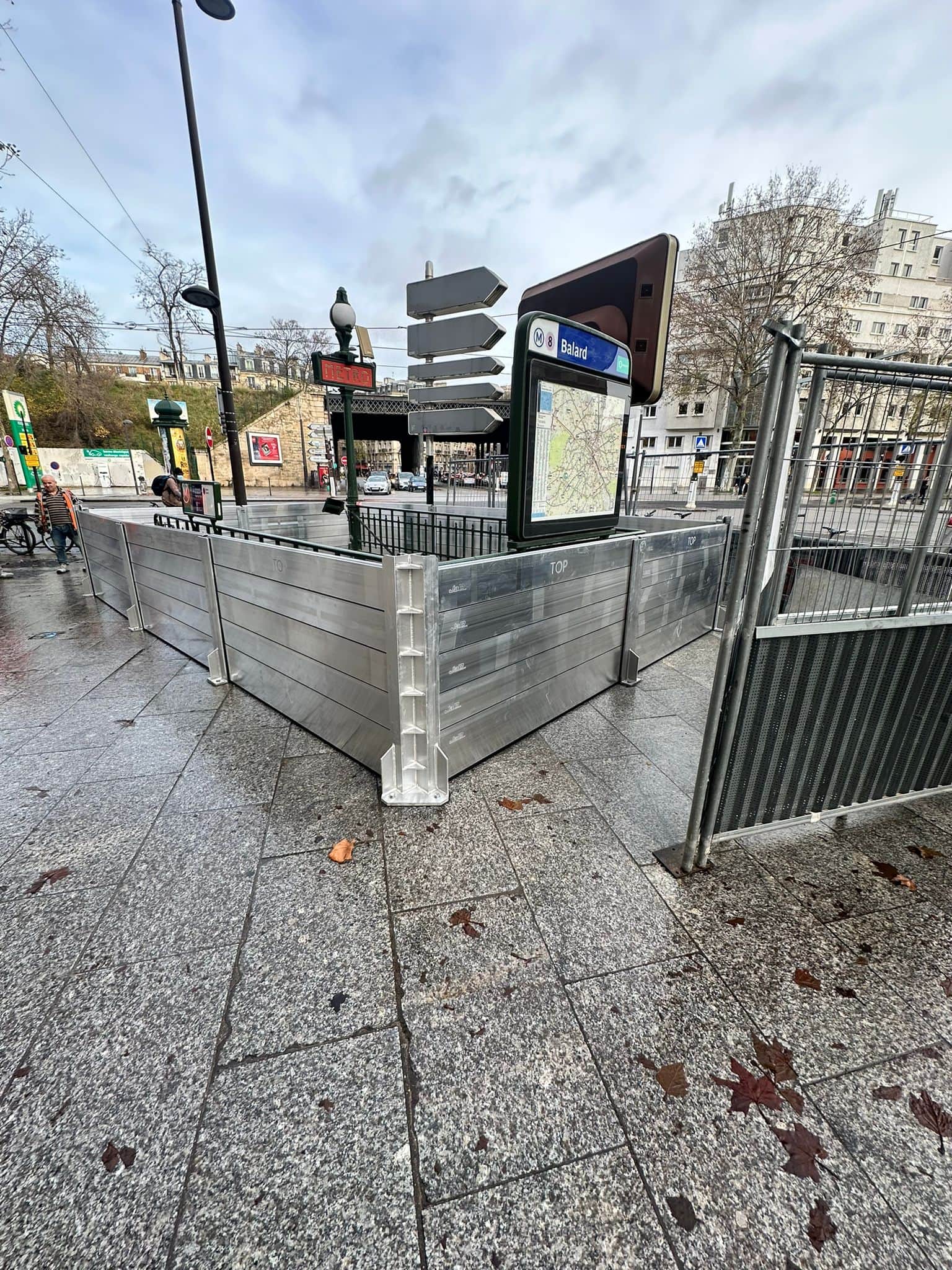

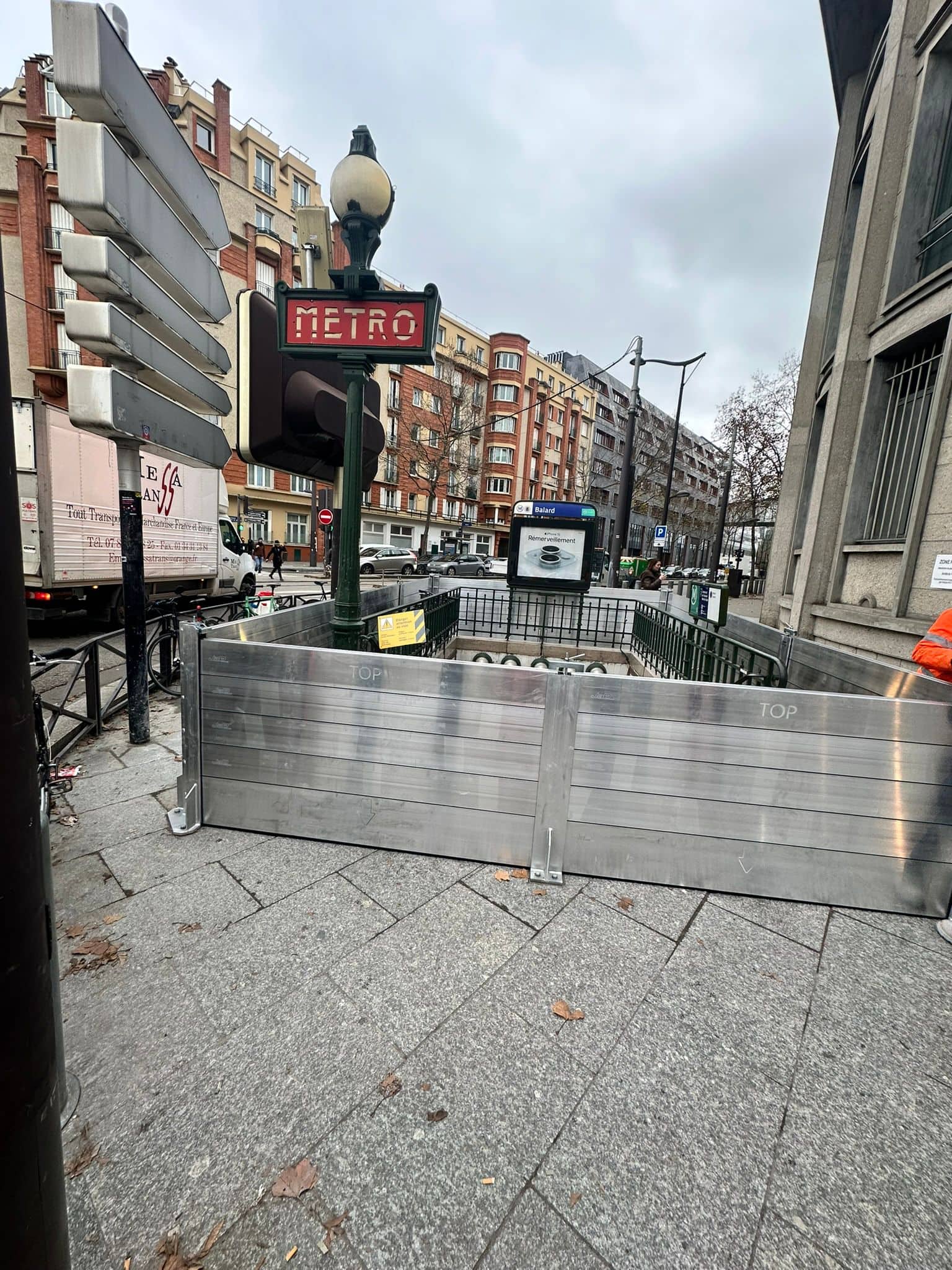

Dispositif anti-inondation démontable non-mobile Protection inondation direct sur bâtiment ou bien protection périphérique/linéaire Entièrement démontable permettant de garder l'aspect esthétique de l'environnement Hauteur de protection maximale : 1,2 m avec poteaux Largeur maximale : illimitée

Description

Composants du batardeau FLO-DEM 50 périphérique

Glissières Encastrées / Dans le tableau / En applique
Poutrelles Poutrelles 50 x 200 mm / Poutrelles 50 x 300 mm
Platines et poteaux Standard / Angle interne / Angle externe / Changement de niveau
Cales de serrage Cale de serrage standard / Cale de serrage poteau / Cale de serrage cadenassable / Cale de serrage réhaussée

Informations complémentaires

Hauteur de protection

1,20m

Longueur de protection

Illimitée

Ancrage

Avec ancrage

Non mobile

3 côtés

Cales de serrage

Modèle standard / Modèle cadenassable

Matériaux

Composants

Glissières d’extrémité et poteaux Profilé aluminium extrudé (AIMgSi – série 6000)
Platines d’ancrage Acier inoxydable (SS316 en standard)
Caches de Protection Aluminium
Poutrelles Tubes rectangulaires aluminium extrudé (AIMgSi – série 6000)
Joints de sol EPDM (Ethylène Propopylène Diene Monomer)
Joints de sol Polyuréthanne / Polyéthylène
Joints verticaux et horizontaux EPDM (Ethylène Propopylène Diene Monomer)
Cale de Serrage Acier galvanisé

Accessoires

Cache-glissières Ils protègent les joints des glissières du vieillissement prématuré. Matériau en Acier Inox SS 304
Poignées amovibles Les poignées d’extraction amovibles permettent de retirer les poutrelles avec plus d’aisance une fois en place dans les glissières
Racks de stockage /

Dimensionnement

Pas de risque d’objet flottant : Dimensionnement hydrostatique (Critère B)
Risque de choc d’objet flottant : Dimensionnement hydrostatique + charge supplémentaire (Critère A)
Les barrières Flo-Dem 50 sont dimensionnées selon le critère B, le critère A est en option.
Selon le critère B, la barrière est conçue pour résister à la pression hydrostatique plus une marge de sécurité de 35 %.

Selon le critère A la barrière est conçue pour résister à l’impact d’un objet flottant. En supplément à la pression hydrostatique (plus une marge de sécurité de 35 %), une charge supplémentaire de 10/20/30 KN/m2 est appliquée sur le mètre supérieur de la hauteur de retenue d’eau.

En cas de submersion marine, des critères de dimensionnement plus complexes prenant en compte la méthode de Goda ou de Takahashi sont possibles.
Nous consulter.

Etanchéité

Taux de fuite selon PV d’essai interne : 5l/m²/h
(Entraxe : 2,5m / Hauteur d’eau : 1,4m sans poteau)

Conditions de montage

  • Sol plat et rectiligne ne présentant pas de risque d’affouillements
  • Les inégalités de sol sont inférieures a +/- 10 mm
  • Qualité des supports : ≥ Béton armé C30/C37
  • Les supports doivent être dimensionnés pour résister à la charge prévue
  • Les fixations doivent reprendre l’effort de dimensionnement
  • Les fondations doivent reprendre l’effort sur les poteaux centraux

Certification

EUROCODES / Normes Utilisées

  • EUROCODE 9 – Design des structures aluminium
  • EUROCODE 3 – Design des structures en acier

Garantie

L’ensemble des éléments métalliques a une garantie de 1 an contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 1 an contre le vieillissement naturel.

Fiche technique

Télécharger la fiche technique FLO-DEM 50
