FLO-DEM 150

Référence : FLO-DEM 150

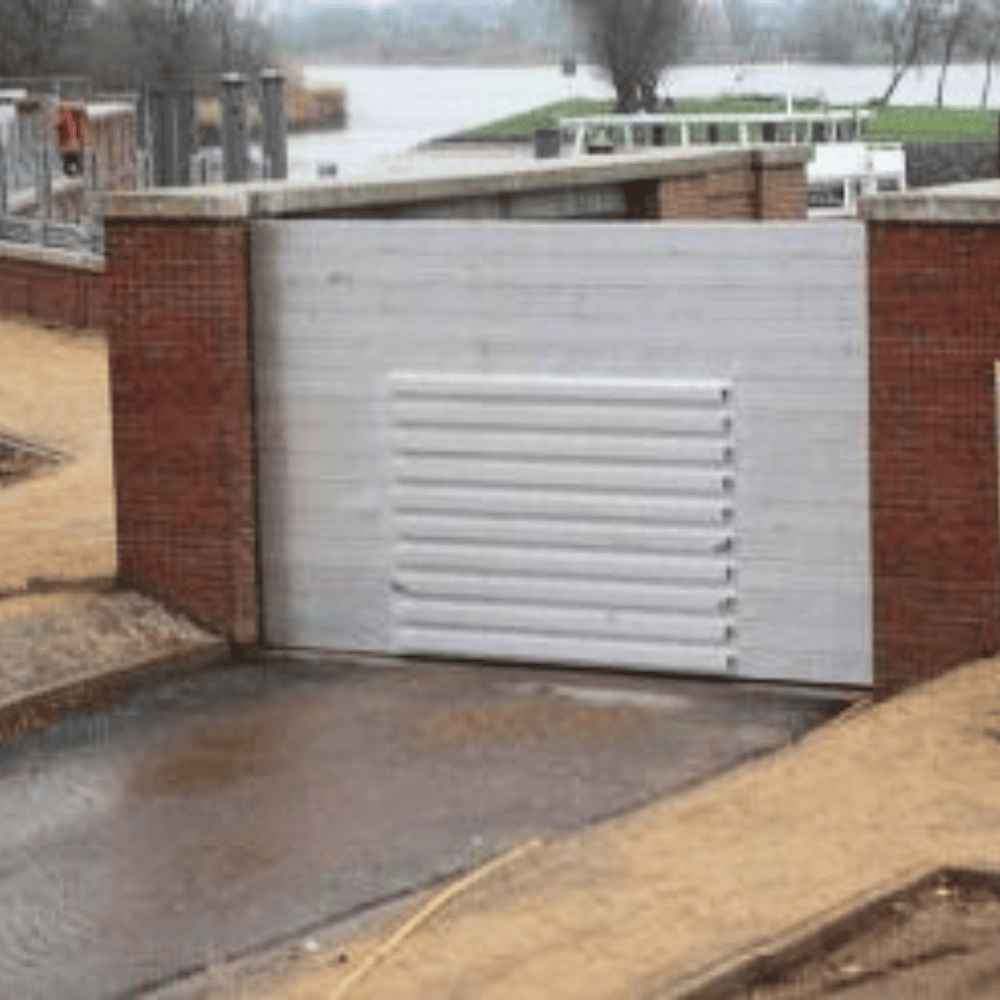

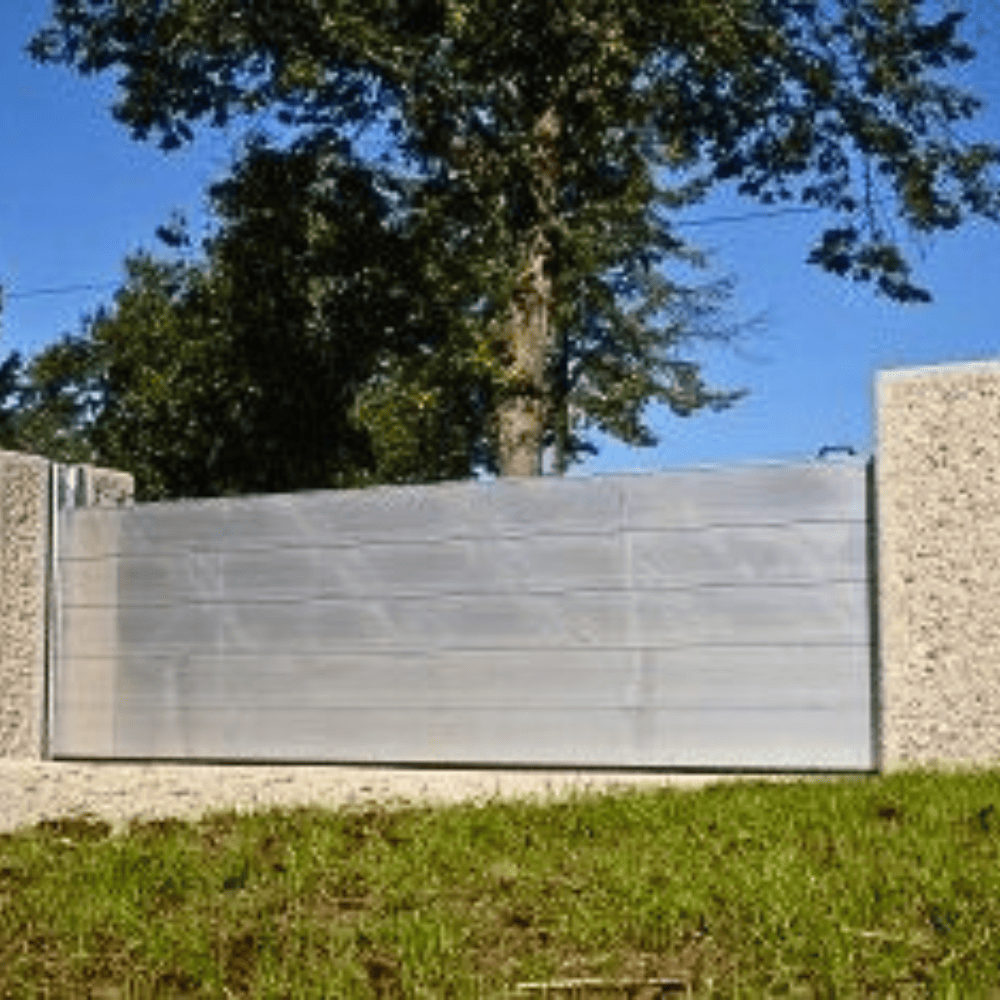

Batardeau anti-inondation démontable non-mobile Cette barrière de protection inondation peut aller jusqu'à une hauteur de 4,5 m sans poteau pour une largeur de 3,7 m. Il est possible de monter jusqu'à 2 m de protection pour une largeur de 5 m sans poteau. Ce produit permet haute une protection inondation important tant en hauteur qu'en largeur sans poteau. Cette protection est intéressante pour une entrée où l'on ne peut pas implanter de poteau avec platine au sol.

Description

Composants du batardeau Flo-Dem 150

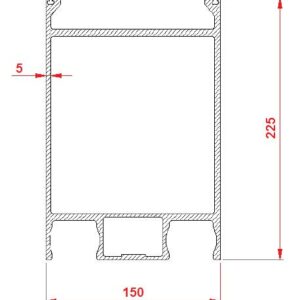

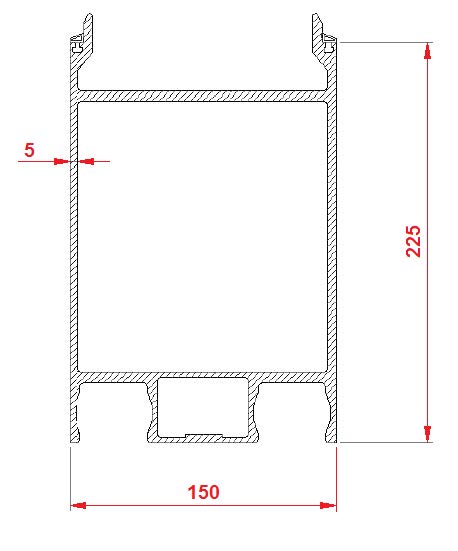

Poutrelles

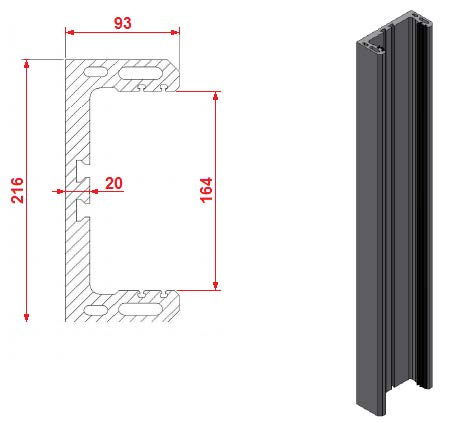

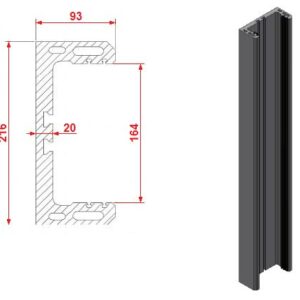

Glissières

Cales de serrage

La cale de serrage coulisse dans la glissière afin de permettre une compression intermédiaire des poutrelles par pas de 20cm

Poignées d’extraction

Poignée Type de poutrelle : AW 100-75 (100×150-2,5 / 100×200-2,5 / 100×200-3.7), AW 100-87 (100×150-5,0)

Informations complémentaires

Hauteur de protection

4,50m

Longueur de protection

5,00m

Ancrage

Avec ancrage

Non mobile

3 côtés

Hauteur des poutrelles

225 mm

Largeur des poutrelles

150 mm

Poids par m

12,3 kg/m

Matériaux

Composants

Glissières d’extrémité Profilé aluminium extrudé (AIMgSi – série 6000)
Poteaux centraux Profilé aluminium extrudé (AIMgSi – série 6000)
Platines d’ancrage Acier inoxydable (304 ou 316)
Caches de Protections Acier inoxydable (304 ou 316)
Poutres horizontales Tubes rectangulaires aluminium extrudé (AIMgSi – série 6000)
Joints de sol Polyuréthanne / Polyéthylène
Joints verticaux et horizontaux EPDM (Ethylène Propopylène Diene Monomer)
Cale de Serrage Acier inoxydable (304)
Poignées d’extraction Acier inoxydable (304) plus couverture plastique dur

Accessoires

Nom Cache-glissières
Description Ils protègent les joints des glissières du vieillissement prématuré.
Matériau Acier Inox SS 304

Etanchéité

Selon Din 19569-4.
PV d’étanchéité disponible

Dimensionnement

Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)
Flexion maximum des poutres d’aluminium : entre 1/150 et flexion max. admissible

Les barrières sont dimensionnées selon le critère B, le critère A est en option.
Pas de risque d’objet flottant : Dimensionnement hydrostatique (Critère B)
Risque de choc d’objet flottant : Dimensionnement hydrostatique + charge supplémentaire (Critère A)
Selon le critère B, la barrière est conçue pour résister à la pression hydrostatique plus une marge de sécurité de 35 %.
Selon le critère A la barrière est conçue pour résister à l’impact d’un objet flottant.

En supplément à la pression hydrostatique (plus une marge de sécurité de 35 %), une charge supplémentaire de 10/20/30 KN/m2 est appliquée sur le mètre supérieur de la hauteur de retenue d’eau.
En cas de submersion marine, des critères de dimensionnement plus complexes prenant en compte la méthode de Goda ou de Takahashi sont possibles. Nous consulter

Conditions de montage

  • Sol plat et rectiligne ne présentant pas de risque d’affouillements
  • Les inégalités de sol sont inférieures a +/- 15 mm
  • Qualité des supports : ≥ Béton armé C30/C37
  • Les supports doivent être dimensionnés pour résister à la charge prévue
  • Les fixations doivent reprendre l’effort de dimensionnement

Certification

La résistance des poutres en aluminium à la pression hydrostatique est certifiée par le Bureau de Contrôle Technique allemand LGA. Détails consultables sur demande.

EUROCODES / Normes Utilisées

Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :

  • DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
  • DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
  • DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
  • DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
  • DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
  • DIN 19569-4 :2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
  • Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…Table 1 : Taux de fuite pour batardeaux.

Garantie

L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.

Durée de vie nominale du matériel

  • Eléments fixes (glissières d’extrémité) : env. 100 ans
  • Eléments mobiles (poutres horizontales, caches de protection) : env. 100 ans
  • Accessoires (cales de serrage, poignées d’extraction) : env. 100 ans
  • Joints intercalaires et joints de sol : env. 20 ans

Fiche technique

Télécharger la fiche technique FLO-DEM 150 Télécharger la fiche technique FLO-DEM 150 Poutrelles, glissières
