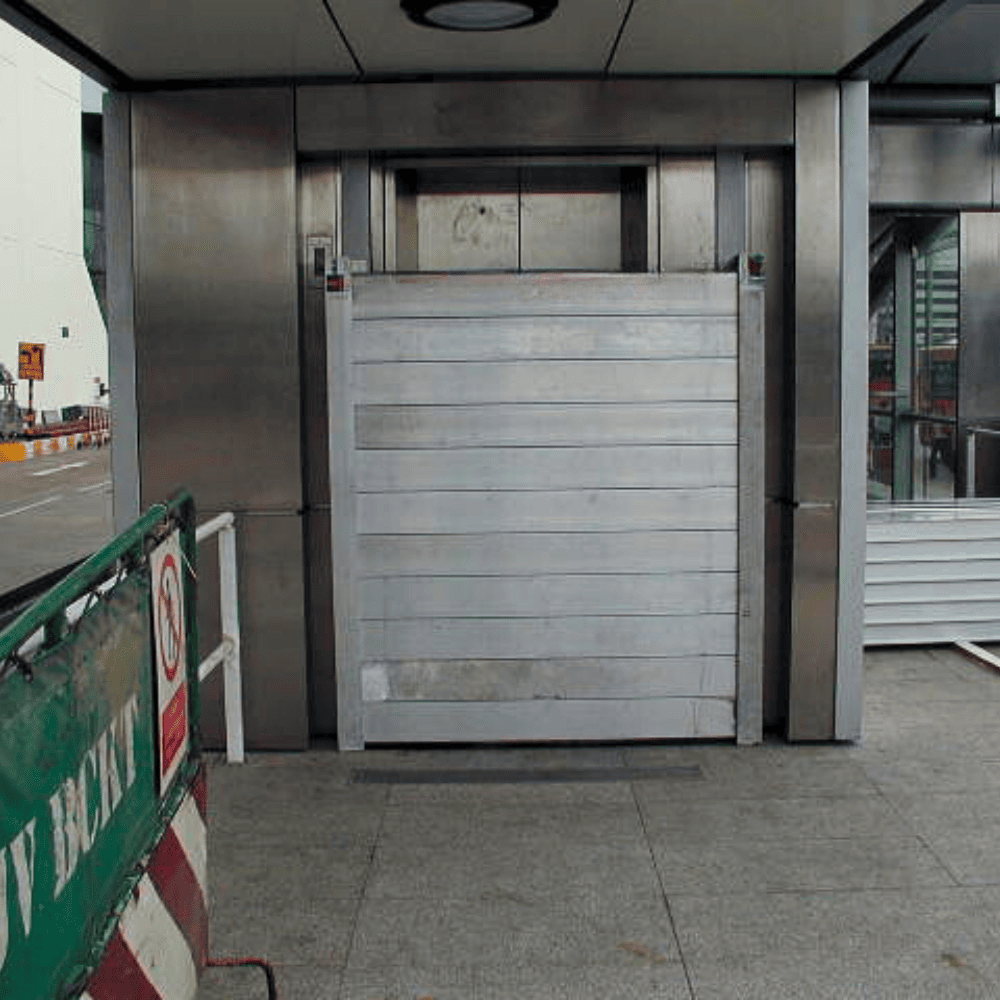

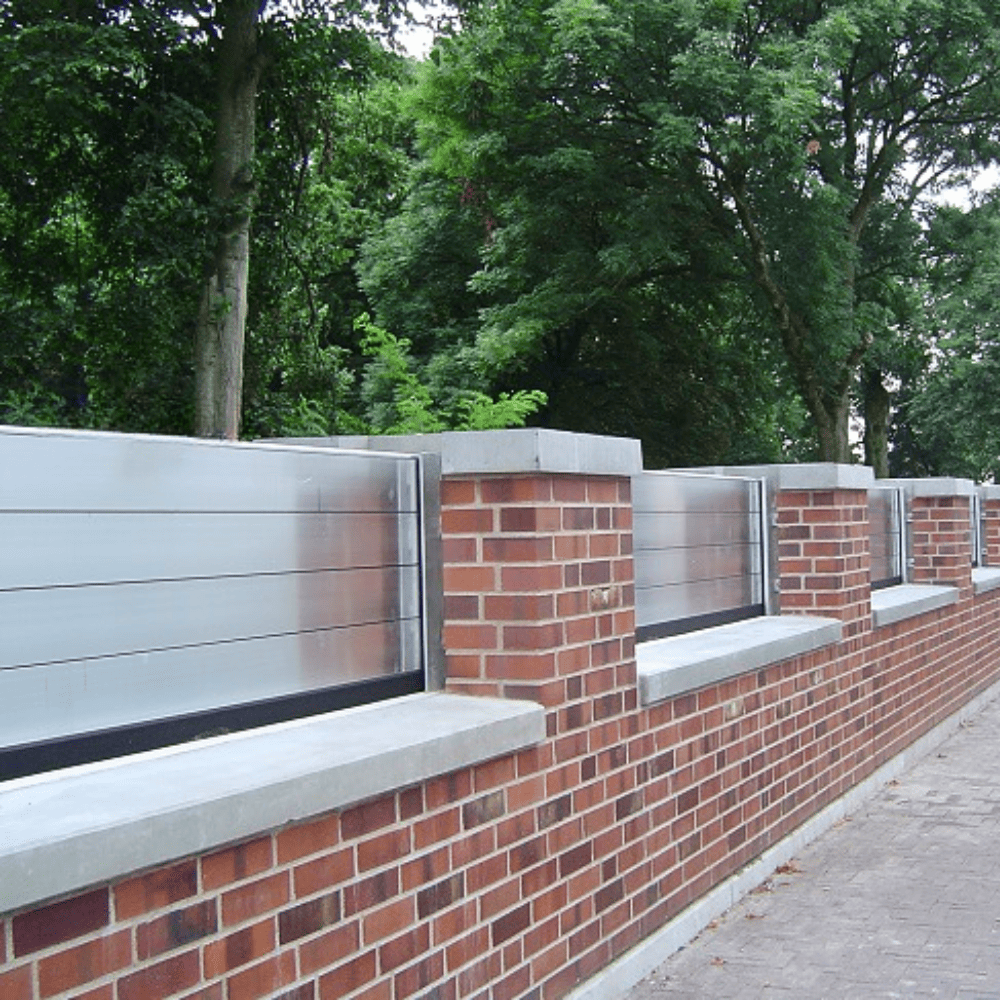

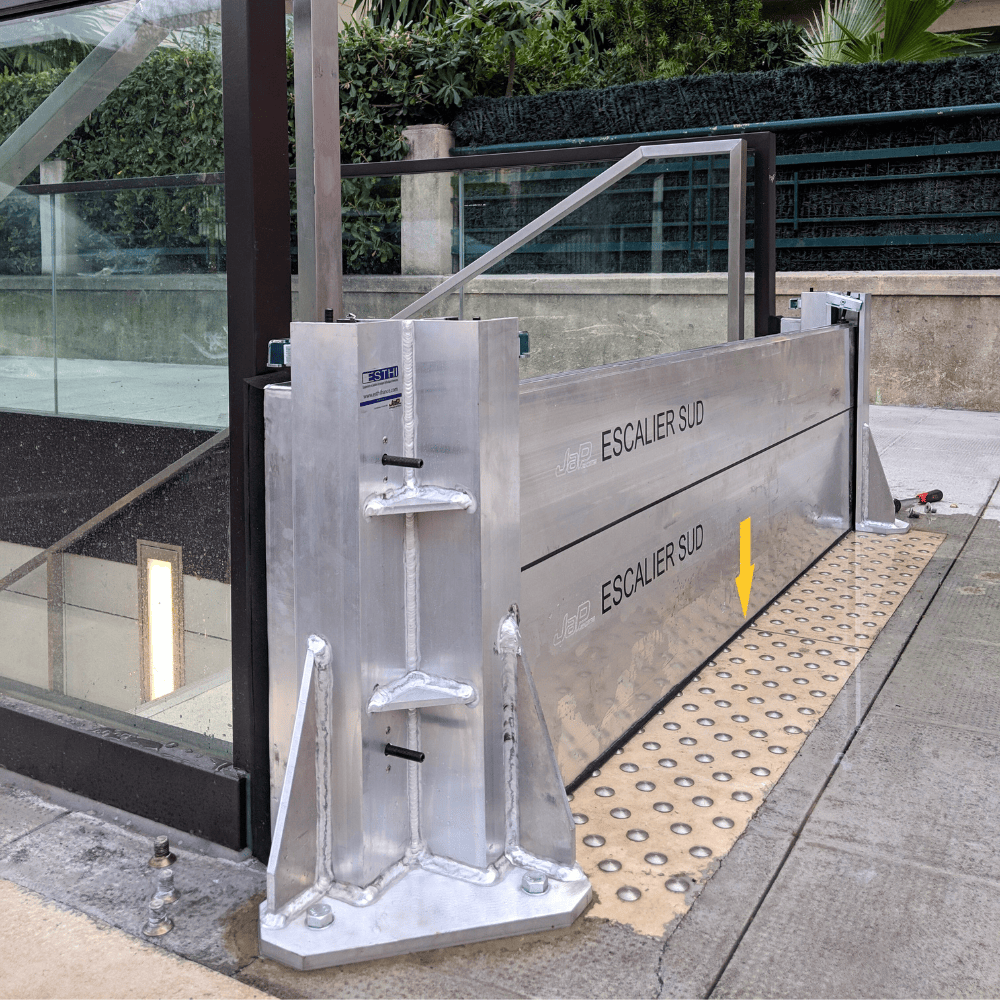

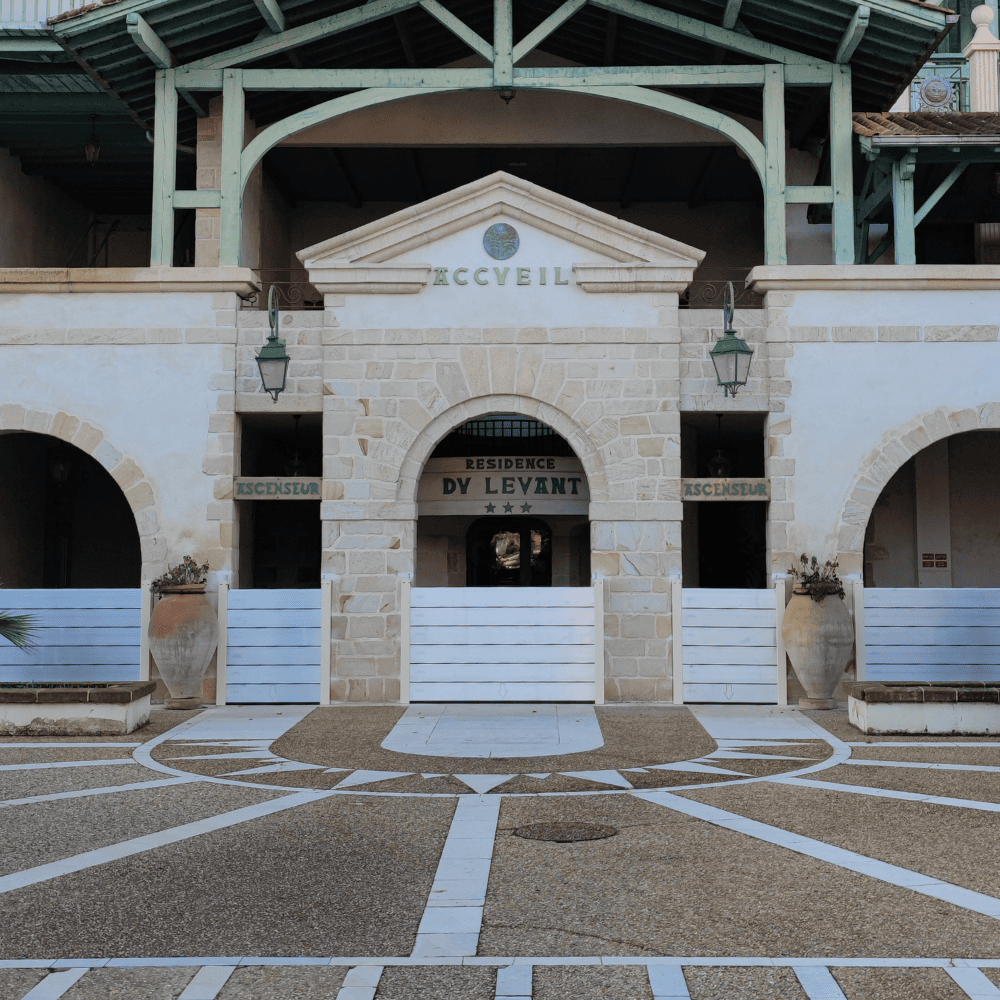

FLO-DEM 80 sur bâtiment

Référence : FLO-DEM 80 - direct sur bâtiment

Dispositif anti-inondation démontable non-mobile
Produit à installer en périphérique linéaire ou bien directement sur bâtiment.
Hauteur de protection maximale : 5 m avec poteaux
Largeur maximale : illimitée

Description

Composants du Flo-Dem 80 sur bâtiment

  • Glissières
  • Poutrelles
  • Platines et poteaux
  • Cales de serrage

Racks de stockage

  • Rack mural ( charge maximale 200kg)
  • Rack au sol ( Charge maximale 1500kg )
  • Rack au sol avec roulettes ( Charge maximale 1500kg )
  • Rack au sol avec maintien vertical des poteaux ( Charge maximale 1000kg )
  • Rack au sol avec roulettes ( Charge maximale 1500kg )
  • Rack au sol avec maintien vertical des poteaux ( Charge maximale 1000kg )

Informations complémentaires

Hauteur de protection

5m

Longueur de protection

Illimitée

Ancrage

Avec ancrage

Non mobile

3 côtés

Hauteur d'eau maximal platines et poteaux

5 m (inclus)

Matériaux

Composants

Platines d’ancrage Acier inoxydable (SS304)
Caches de Protection Aluminium
Poutrelles Tubes rectangulaires aluminium extrudé (AIMgSi – série 6000)
Poutres horizontales Tubes rectangulaires aluminium extrudé (AIMgSi – série 6000)
Joints de sol EPDM (Ethylène Propopylène Diene Monomer)
Joints verticaux et horizontaux EPDM (Ethylène Propopylène Diene Monomer)
Cale de Serrage Acier galvanisé

Accessoires

Cache-glissières Ils protègent les joints des glissières du vieillissement prématuré.
Poignées amovibles Les poignées d’extraction amovibles permettant de retirer les poutrelles avec plus d’aisance une fois en place dans les glissières

Etanchéité

Taux de fuite selon PV d’essai interne : 5l/m²/h
(Entraxe : 2.5m / Hauteur d’eau : 1.,4m, sans poteau)

Dimensionnement

Pas de risque d’objet flottant : Dimensionnement hydrostatique (Critère B)
Risque de choc d’objet flottant : Dimensionnement hydrostatique + charge supplémentaire (Critère A)
Les barrières Flo-Dem 80 sont dimensionnées selon le critère B, le critère A est en option.
Selon le critère B, la barrière est conçue pour résister à la pression hydrostatique plus une marge de sécurité de 35 %.
Selon le critère A la barrière est conçue pour résister à l’impact d’un objet flottant.
En supplément à la pression hydrostatique (plus une marge de sécurité de 35 %), une charge supplémentaire de 10/20/30 KN/m2 est appliquée sur le mètre supérieur de la hauteur de retenue d’eau.
En cas de submersion marine, des critères de dimensionnement plus complexes prenant en compte la méthode de Goda ou de Takahashi sont possibles. Nous consulter.

Conditions de montage

  • Sol plat et rectiligne ne présentant pas de risque d’affouillements
  • Les inégalités de sol sont inférieures a +/- 10 mm
  • Qualité des supports : ≥ Béton armé C20/C25
  • Les supports doivent être dimensionnés pour résister à la charge prévue
  • Les fixations doivent reprendre l’effort de dimensionnement
  • Les fondations doivent reprendre l’effort sur les poteaux centraux

Certification

EUROCODES / Normes Utilisées

  • EUROCODE 9 – Design des structures aluminium
  • EUROCODE 3 – Design des structures en acier

Garantie

L’ensemble des éléments métalliques a une garantie de 1 an contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 1 an contre le vieillissement naturel.

Fiche technique

Télécharger la fiche technique FLO-DEM 80
