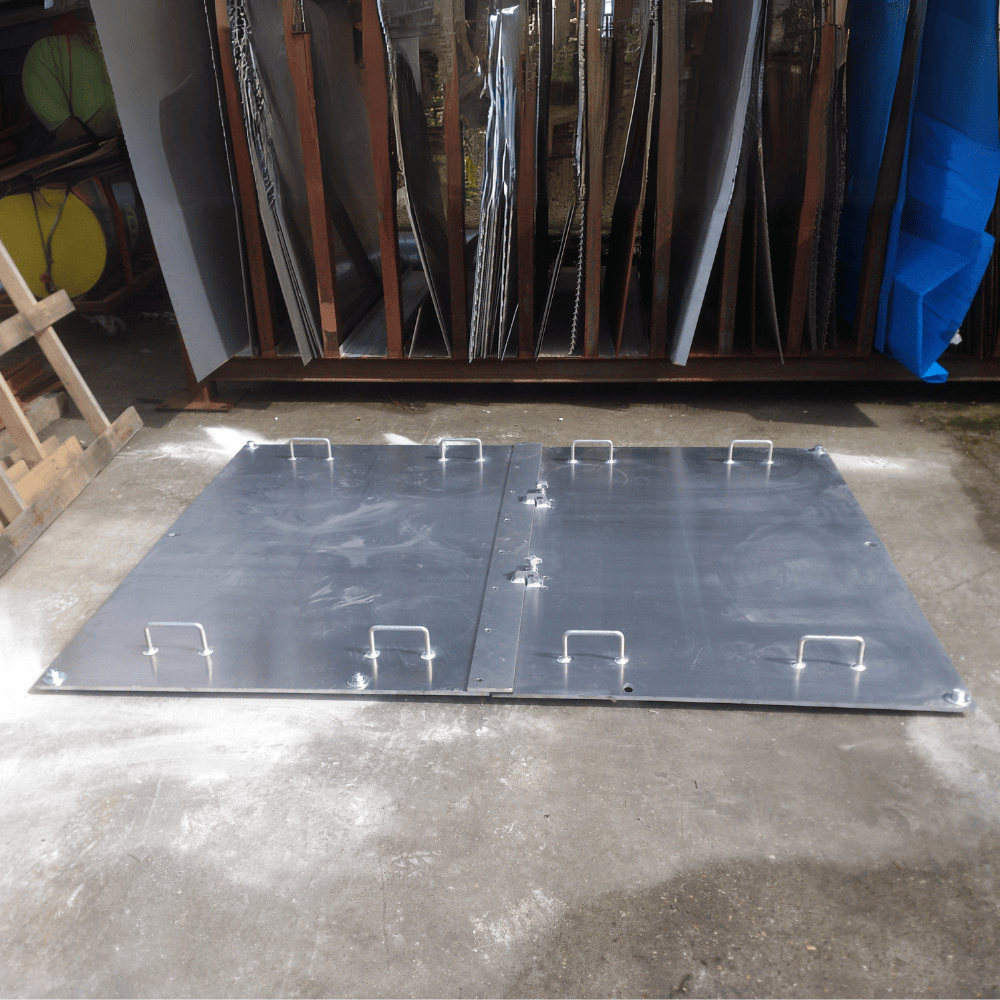

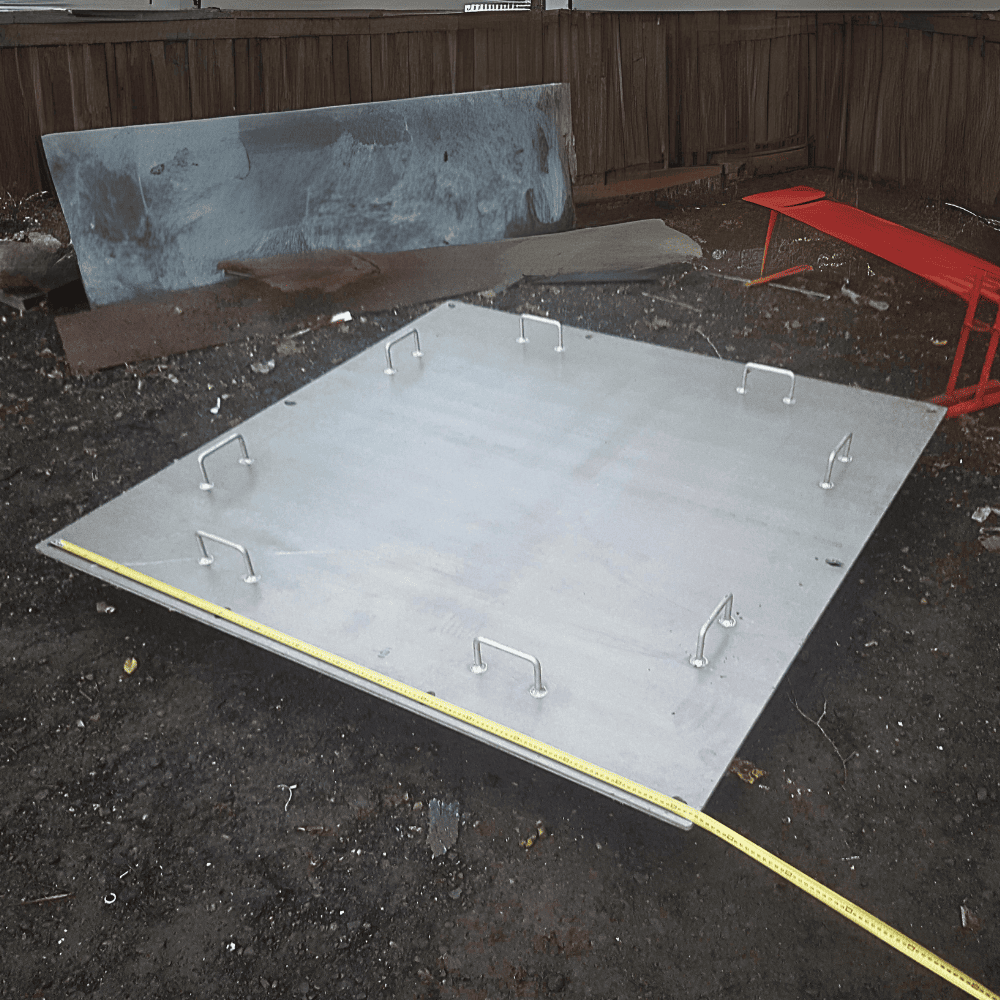

Trappe anti-inondation (jusqu’à 2m colonne d’eau) verrouillage rapide coté eau.
Elle est conçue pour protéger les accès présents au sol (i.e grille, regard, trappe, caillebotis au sol…) afin d’éviter l’immersion d’un site souterrain à la suite d’une inondation, ou de fortes intempéries.
Pose en applique amont sur cadre ancré dans le sol, à niveau fini, pression max nous consulter.
| Hauteur de protection | N/A |
|---|---|
| Longueur de protection | 6 x 2,50m |
| Ancrage | Avec ancrage |
| Trappe | Sol |
| CE | 2m |
| Taux de fuite max | selon DIN19569-4-partie4-Table 1 |

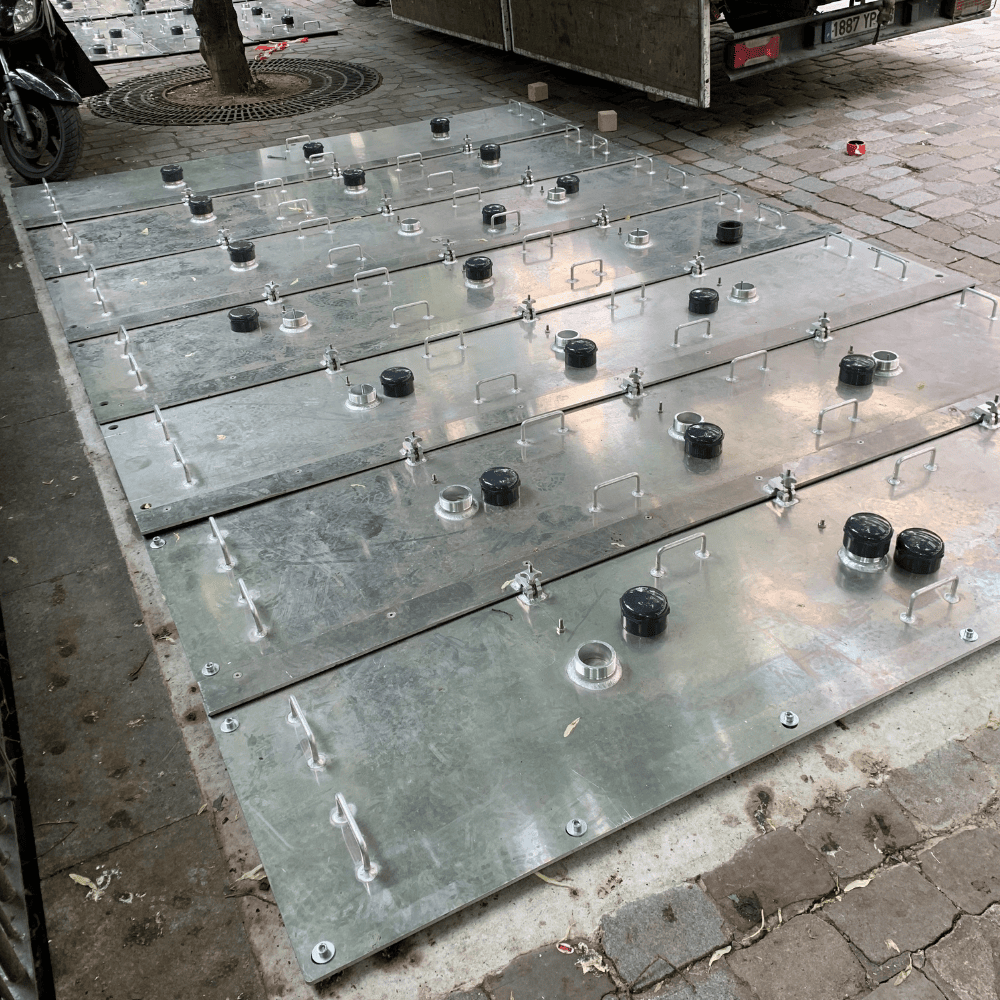

| Ouverture | Verrouillage coté eau uniquement, Multi-trappes à fermeture rapide dotées d’un joint périphérique sur les quatre cotés admettant un faible taux de fuite conçue pour éviter l’immersion massive d’un site par suite d’une inondation temporaire à travers une grille ou un caillebotis au sol (grille d’aération, accès…) |
| Fixation | Fixation par visses DIN 912-M12 sur douilles filetés scellées dans le béton ou sur percements taraudés sur le cadre inox, ou accroche sur grille caillebotis par crochetage |
| Informations sur la trappes | La grille/ caillebotis en place est supposée reprendre la charge d'eau, Pose en applique amont au sol uniquement, sur cadre acier inox préalablement ancré autour du caillebotis ou sur dalle béton, ou avec accroche sur grille. |
| Couleur | Aluminium nu |
Les trappes ne sont pas conçues pour reprendre la charge d’eau.
La grille / caillebotis en place est supposé(e) reprendre la charge d’eau.
En cas de pose avec crochetage, la grille/ caillebotis doit être fixé fermement sur son cadre.
Le sol autour de la trémie (sur une emprise de 200 mm) doit être plan, étanche et résistant à l’effort sur tous les côtés avec des aspérités < 10 mm. A défaut il faut réaliser une longrine béton.
L’arase du caillebottis doit être niveau du (ou de la longrine béton) +- 10 mm. Le caillebotis doit être plan, il ne doit pas être endommagé ou déformé.
| Tôle | Aluminium |
|---|---|
| Ferrures / garnitures | Aluminium |
| Joints | PU ou EPDM |
| Cadre | Inox ou béton* (*fournis par le client) |
Selon DIN 19569-4
Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)
La grille/ caillebotis en place est supposée reprendre la charge d’eau.
