FLO-HATCH Z

Référence : FLO HATCH Z

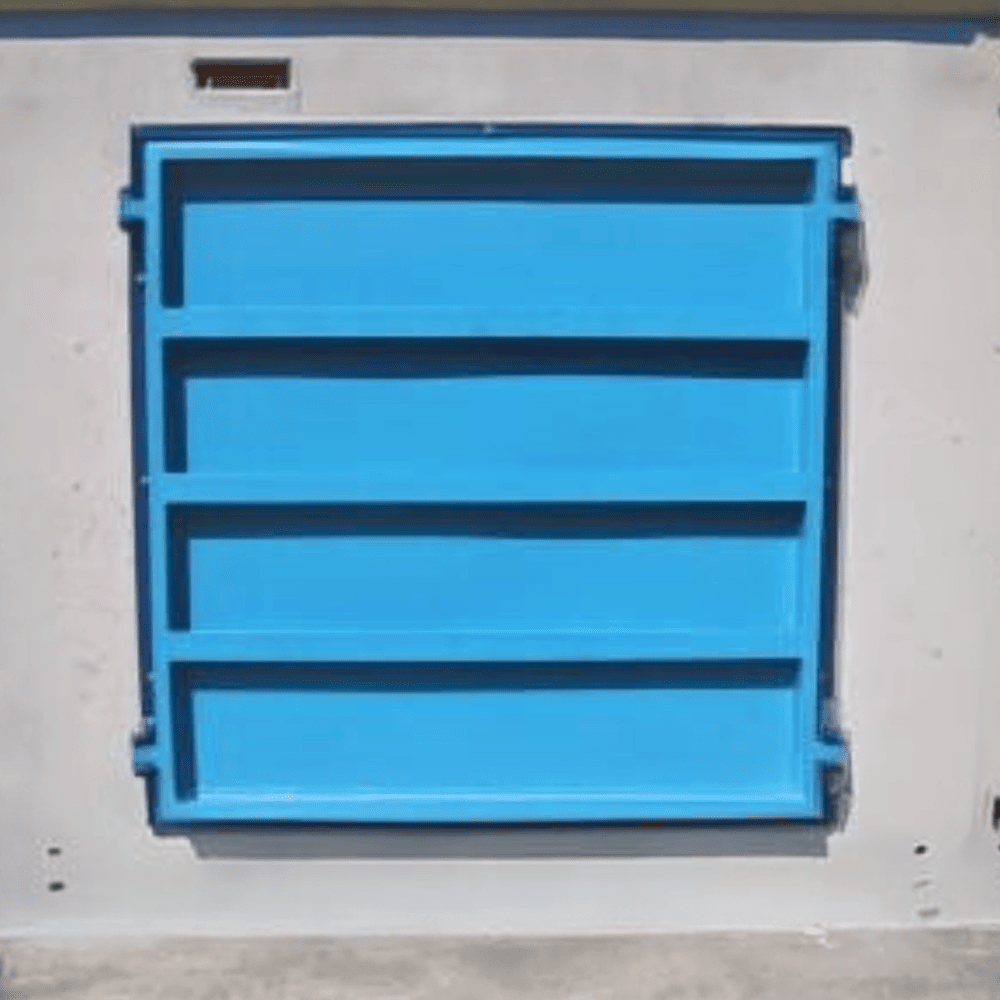

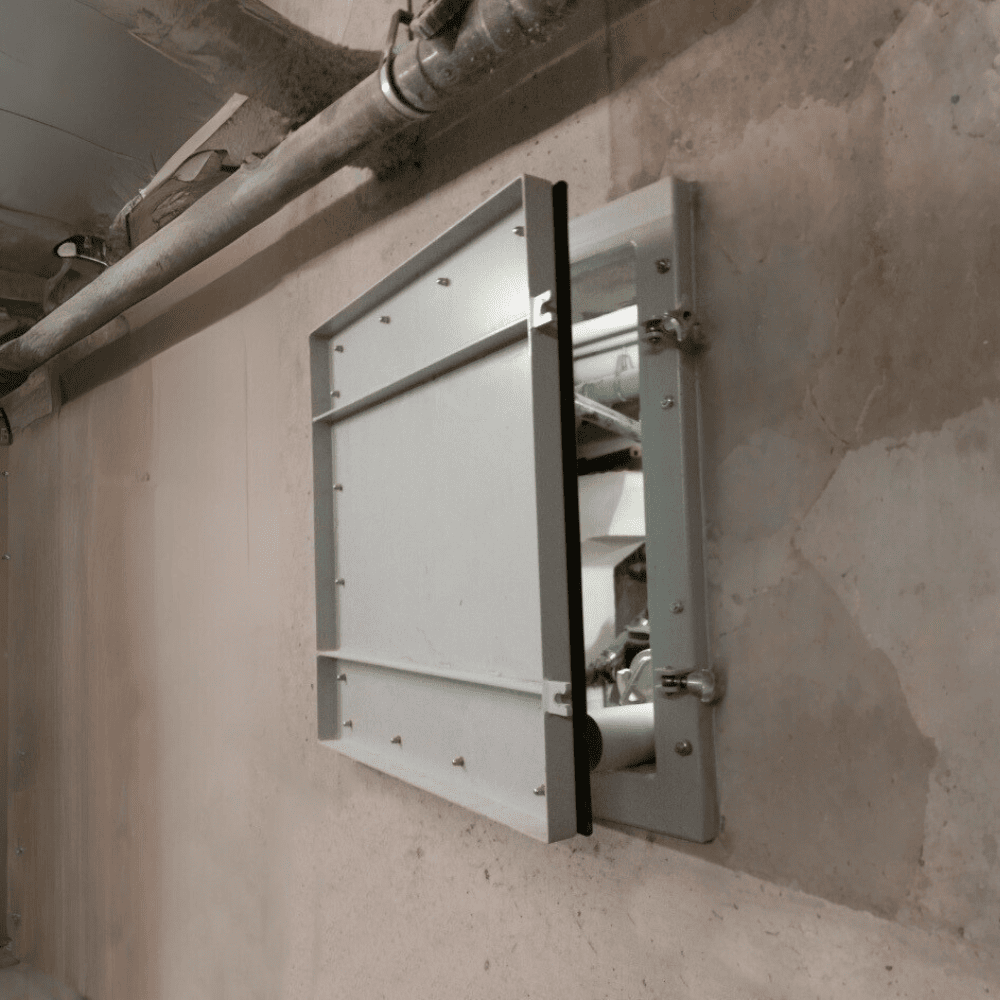

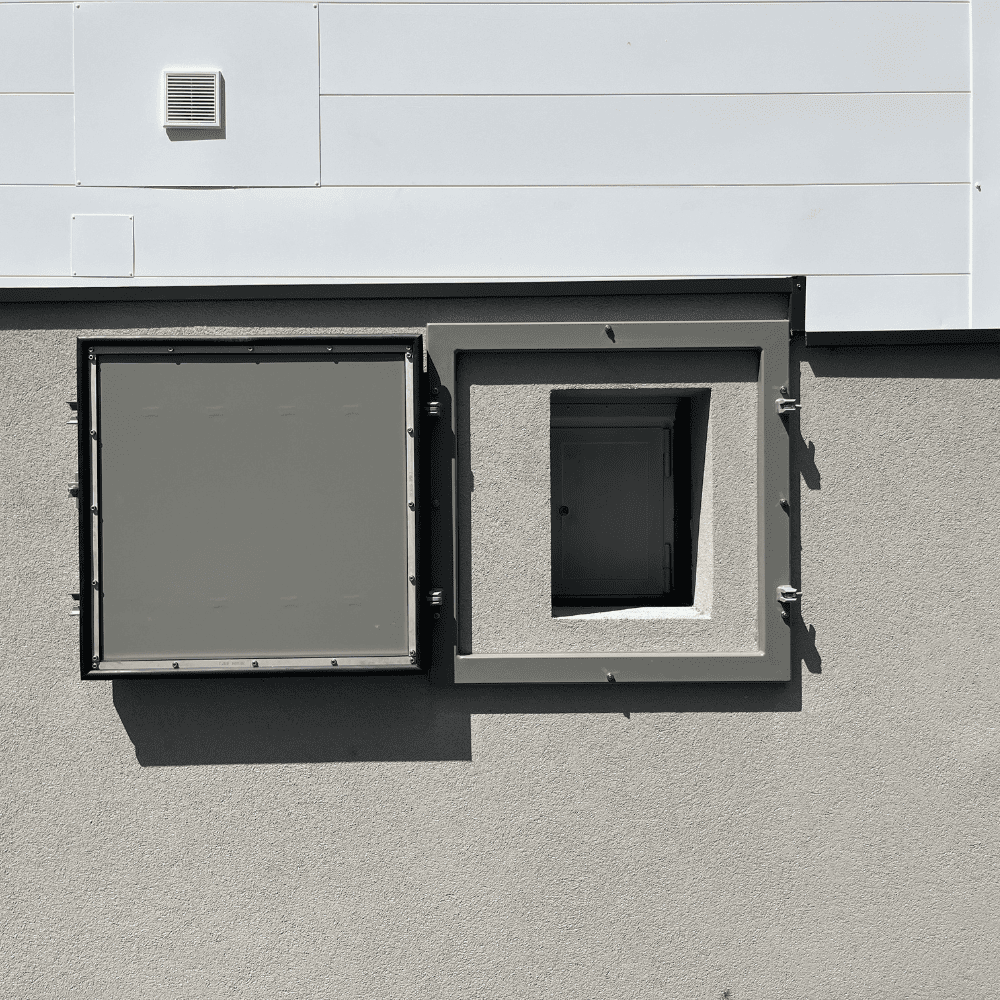

Trappe anti-inondation Ouverture utile max 1200x1200 mm Cette trappe murale permet de protéger des ouvertures de petite envergure des inondations ou de fortes intempéries. Elle est appliquée direct sur bâtiment. Pose en applique amont et aval / pression 2 mCE max

Description

Caractéristiques techniques

Trappe à fermeture rapide dotée d’un joint périphérique sur les quatre cotés admettant un faible taux de fuite conçue pour éviter l’immersion massive d’un local ou site suite à une inondation temporaire.

  • Ouverture minimum : 500(LB) x 500(LH) mm
  • Incrémentation de largeur/hauteur 50mm
  • Ouverture à gauche/droite/haut et bas / Verrouillage côté ouvrant par cale vissée
  • Angle d’ouverture : 0 à 180°
  • Verrouillage par cadenas optionnel
  • Ancrage par goujon inox haute sécurité M12*185 type HILTI HST-R

Informations complémentaires

Ancrage

Avec ancrage

Hauteur de protection

N/A

Longueur de protection

1,20×1,20m

Trappe

Mural

CE

2 m max

Ouverture utile max

1200×1200 mm

Matériaux

Cadre Acier S235
Vantail Acier S235
Charnière Acier S235
Ancrage Acier inoxydable (1.4301) 304
Joints TPE

Revêtement

Préparation Sablage Type Sa 2.5
Couche d’apprêt Bi composant Zinc Epoxy (60µm)
Couleur en RAL à préciser

Conditions de montage

  • En applique amont ou aval
  • Béton armé > C30/C37
  • Epaisseur minimum du mur: 120 mm
  • Tolérance aux aspérités sur mur :±3 mm

Dimensionnement

Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)

Etanchéité

Selon DIN 19569-4 – PV d’étanchéité disponible

Certification

EUROCODES / Normes Utilisées

Nos trappes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :

  • DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
  • DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
  • DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
  • DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
  • DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
  • DIN 19569-4 : 2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques. Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…
    Table 1 : Taux de fuite pour batardeaux.
  • DIN EN ISO 12944-5 : 2008-01 : Peintures et vernis –Protection des structures d’acier contre la corrosion – Part 5 : ISO 12944-5 : 2007 (Partie A, Table A.1)

Garantie

L’ensemble des éléments métalliques a une garantie de 5 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.

Fiche technique

Télécharger la fiche technique
