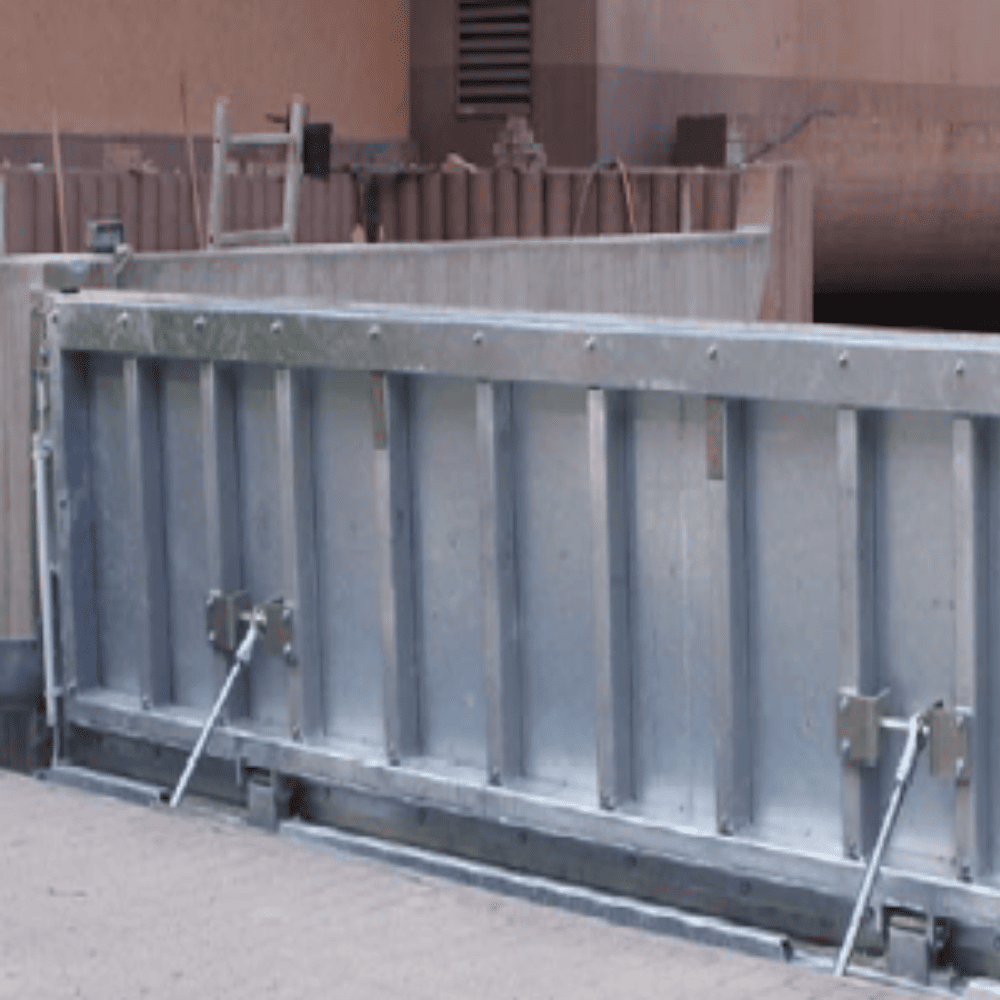

Description

Principe de fonctionnement du FLO-LIFT H ASSISTÉ

Lorsque l’eau entre en contact avec l’un des détecteurs de présence d’eau le vérin entre en action et érige le FLO-LIFT H version assistée pour se mettre en protection. La station hydraulique ou pneumatique est alimentée par une batterie qui permet la fermeture
du système même en cas de coupure du réseau et ceux-ci pendant 48h.

Pour les FLO-LIFT-H assistés par un vérin pneumatique et hydraulique ou hydraulique uniquement :
– Lors d’une perte d’alimentation réseau un voyant se met immédiatement en marche couplée à une alarme sonore qui se déclenche toutes les 5 minutes pendant 5 secondes.
– Au bout de 8h si l’alimentation électrique n’est pas rétablie.

Une fois la batterie vide, une électrovanne relâche la pression qui retient dans le vérin hydraulique en position basse, le vérin se relève alors, en entrainant le clapet.

L’abaissement de la barrière anti-crue s’effectue automatiquement lors de la décrue.

Le système peut également fonctionner en marche forcée afin d’effectuer des tests ou mettre le système en protection de manière anticipé.
Quel que soit l’état du réseau électrique une manœuvre manuelle est toujours possible pour monter ou abaisser la barrière.

Drainage

Le drainage a une double fonction .
Drainer les eaux de ruissellements pour éviter que le clapet ne se lève lors des orages.
Evacuer l’eau présente dans la base après l’inondation.

Le drainage s’effectue par un tube PVC Ø 100 à 200 mm, suivant taille du FLO-LIFT H assisté et le nombre de sorties (1 ou 2) laissées en attente dans la réservation sur les côtés, devant, derrière ou dessous à la demande.

Avantages

Actionnement automatique : pas besoin d’énergie ni d’intervention humaine
Résistant au passage de véhicule < 3,5 T
Détecteurs de présence d’eau
Commande locale ou à distance
Batterie de secours

Informations complémentaires

Ancrage	Avec ancrage
Hauteur de protection	2m
Longueur de protection	6,00m
Déploiement	manuel
Passif	Assiste
Débit d’écoulement (drainage)	Selon conditions sur site + pluviosité
Alimentation air comprimé – pression	8 bar
Minimum requis	30 l/min par système
Voltage	230 VAC
Ampérage	10 A
Fréquence	50 Hz
Palpeur NC	24 VDC
À la demande	Affichage, Interrupteur à clé

Matériaux

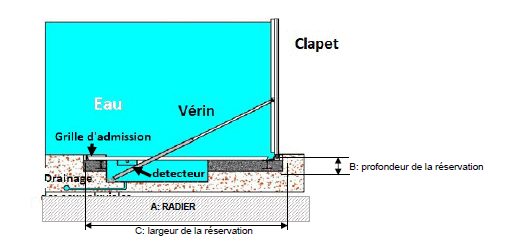

Composants

Clapet	Le terme « Clapet » se réfère à la partie supérieure du système. C’est ce composant qui va ériger et former une barrière de rétention. Hors période de crue sa partie supérieure est au niveau du sol fini et permet une circulation de véhicules.
Base et montant	Le terme « Base » réfère à la partie dans laquelle vient reposer le clapet au repos. Une fois le clapet remonté l’eau exerce une pression sur le clapet qui compresse les joints verticaux des montants et le joint en base assurant ainsi l’étanchéité.

Détails

Design modulaire
Actionnement pneumatique
Fermeture automatique et remise à zéro
Déclenché par une sonde d’humidité
Armoire pneumatique standard ; 24 [V] courant continu
Signal de sécurité sonore
Châssis en acier galvanisé
Clapet antirouille.
Surface antidérapante au sol
Exécution légère
Charge 3,75 – 5 t
Compresseur compris

Drainage
Le drainage a une double fonction :

Drainer les eaux de ruissèlements pour éviter que le clapet ne se lève lors des orages.
Evacuer l’eau présente dans la base après l’inondation.

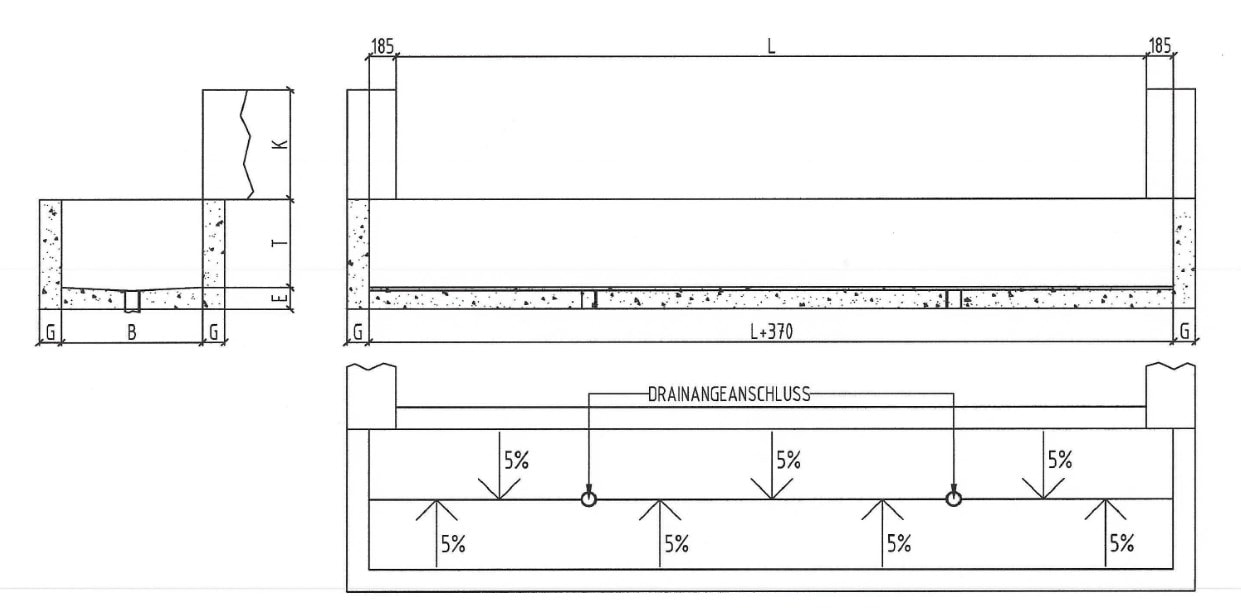

Radier
La taille de la réservation :

Largeur : Largeur de l’ouverture + 400 mm
Longueur : Hauteur de la barrière + 500 mm
Profondeur : 700 mm minimum

Garantie

L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.
