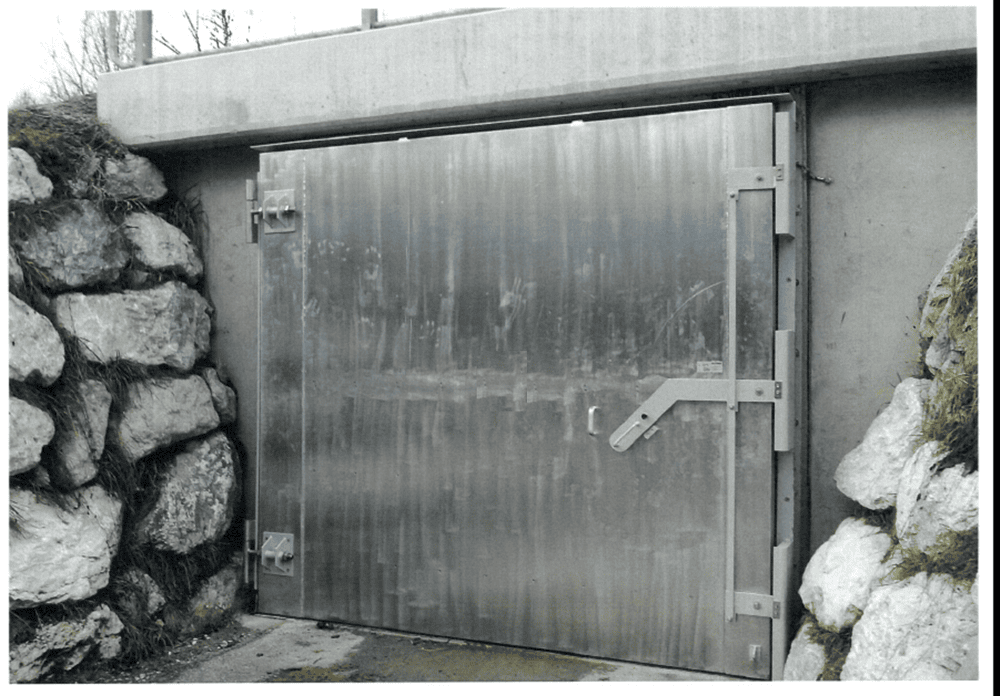

FLO-SECUR BL

Porte étanche contre les inondations à utilisation non quotidienne Mono et double vantail

Attention, le FLO6SECUR BL est une porte étanche anti-crue conçue pour une utilisation non quotidienne.

Dans le cas d’un besoin d’une ouverture quotidienne, vous pouvez la coupler avec une porte standard.

Nous recommandons que cette porte soit en permanence ouverture et fermée en cas d’inondation.

Ou bien, qu’elle soit positionnée dans un lieu avec très peu de passage afin qu’elle reste fermée.

Mono et double vantail (sans meneau central)

Ouverture maximale : 3,2 m x 2,1 m hauteur

Pour un besoin d’une ouverture coupe-feu, il est possible d’ajouter notre porte anti-inondation à une porte coupe-feu.

Description

Principales caractéristiques du FLO-SECUR BL

  • Pose en applique murale amont (coté eau)
  • Compression uniquement coté eau
  • Fermeture crémone à 3 points de verrouillage coté eau, poignée de manœuvre unique
  • Paumelles inox surdimensionnées
  • Joint périphérique EPDM (non collé) fixé par contreplat et interchangeable
  • Version double vantail sans meneau central démontable
  • Vantail et cadre durable et ultra robuste, idéal pour équipements publics

Informations complémentaires

Hauteur de protection

2,10m

Longueur de protection

3,20m

Ancrage

Avec ancrage

CE

jusqu’à 7 m – au-delà nous consulter

Sens de l’ouverture du vantail

Coté eau à droite ou à gauche, possibilité double vantail

Angle d’ouverture

0 à 180°

Hauteur de ressaut

30 mm

Revêtement standard

Aluminium Brut en option la peinture au RAL au choix

Informations sur la porte

Compression en 3 points côté eau uniquement, par poignée de manœuvre unique, Pose en applique amont

Matériaux

Combinaison 1

Cadre Acier S235 Galvanisé
Vantail Acier S235 Galvanisé + Aluminium
Ferrures / garnitures Acier inoxydable (1.4301) 304
Rails de seuil Acier S235 Galvanisé
Joints EPDM

Conditions de montage

  • En applique amont (côté eau)
  • Pose du cadre inférieur : avec ressaut
  • Béton armé > C20/25
  • Epaisseur minimum du mur : 200 mm
  • Sol plat et rectiligne ne présentant pas de risque d’affouillements
  • Tolérance aux aspérités sur mur : ± 2mm
  • Mur parfaitement à l’aplomb
  • Contrôle de la résistance du bâti à la charge du client
  • Utilisation quotidienne déconseillée

Dimensionnement

Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)

Certification

EUROCODES / Normes Utilisées

Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :

  • DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
  • DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
  • DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
  • DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
  • DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1- 1 : règles générales.
  • DIN 19569-4 : 2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
  • Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales,
    batardeaux…
  • Table 1 : Taux de fuite pour batardeaux.
  • DIN EN ISO 12944-5 : 2008-01 : Peintures et vernis –Protection des structures d’acier contre la corrosion – Part 5 : ISO 12944-5 : 2007 (Partie A, Table A.1)
  • Test résultant une mise en place Classe 0 et un Taux de Fuite classe 1

Garantie

Garantie 1 an sur les parties métalliques, et les joints.

Fiche technique

Télécharger la fiche technique
