FLO-SECUR ZE

Référence : FLO-SECUR ZE

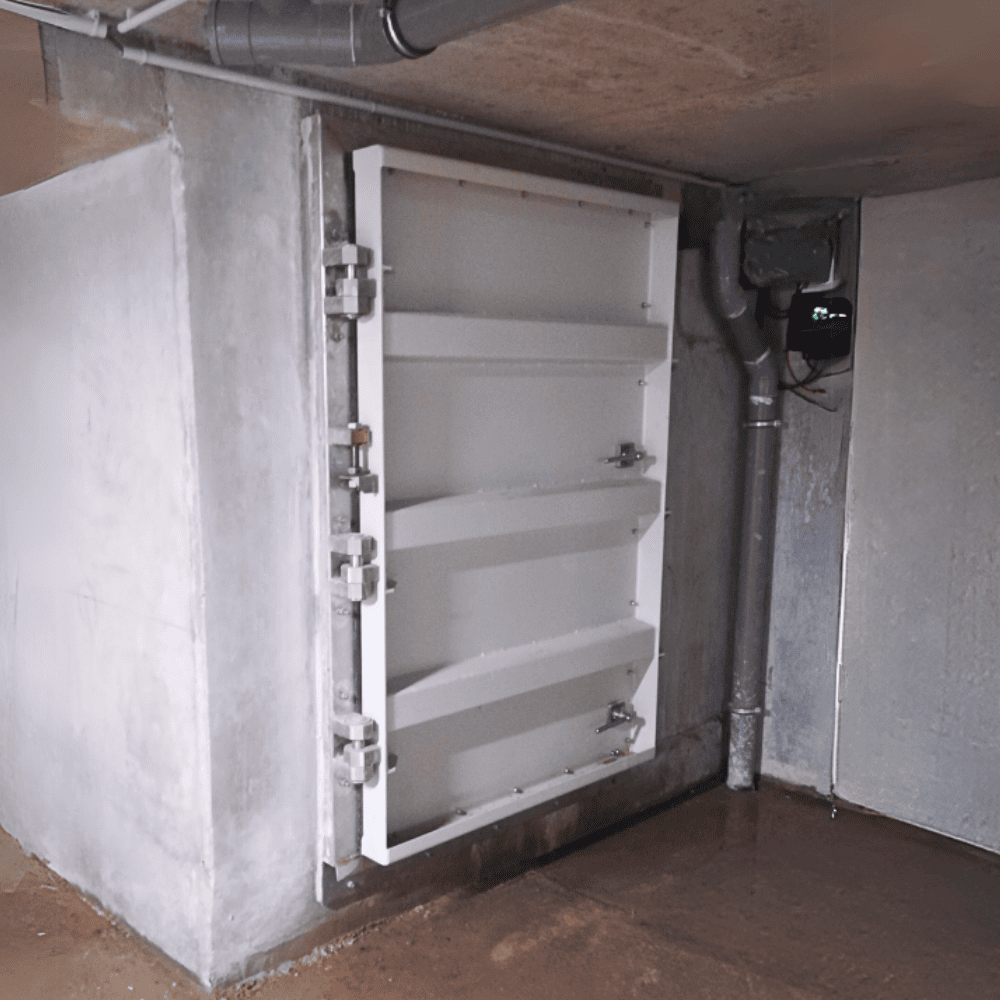

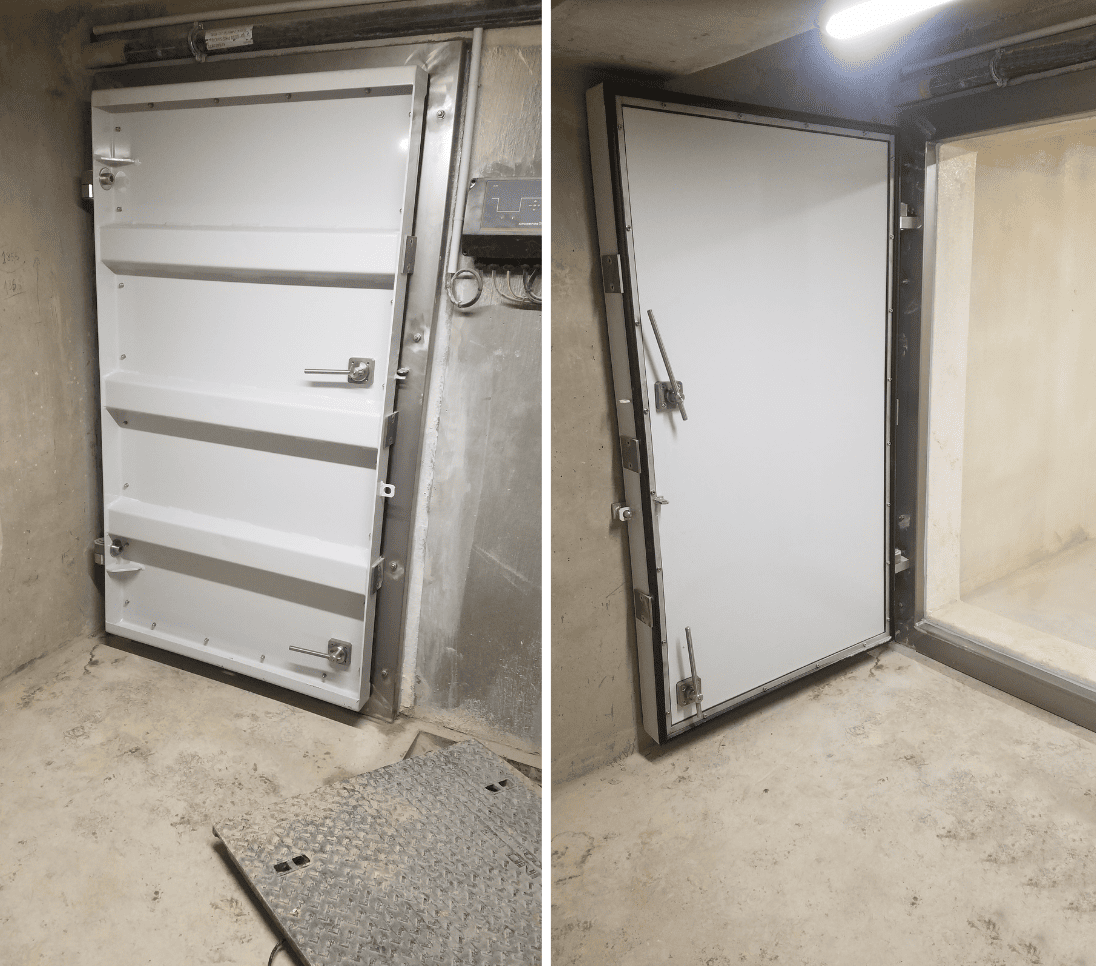

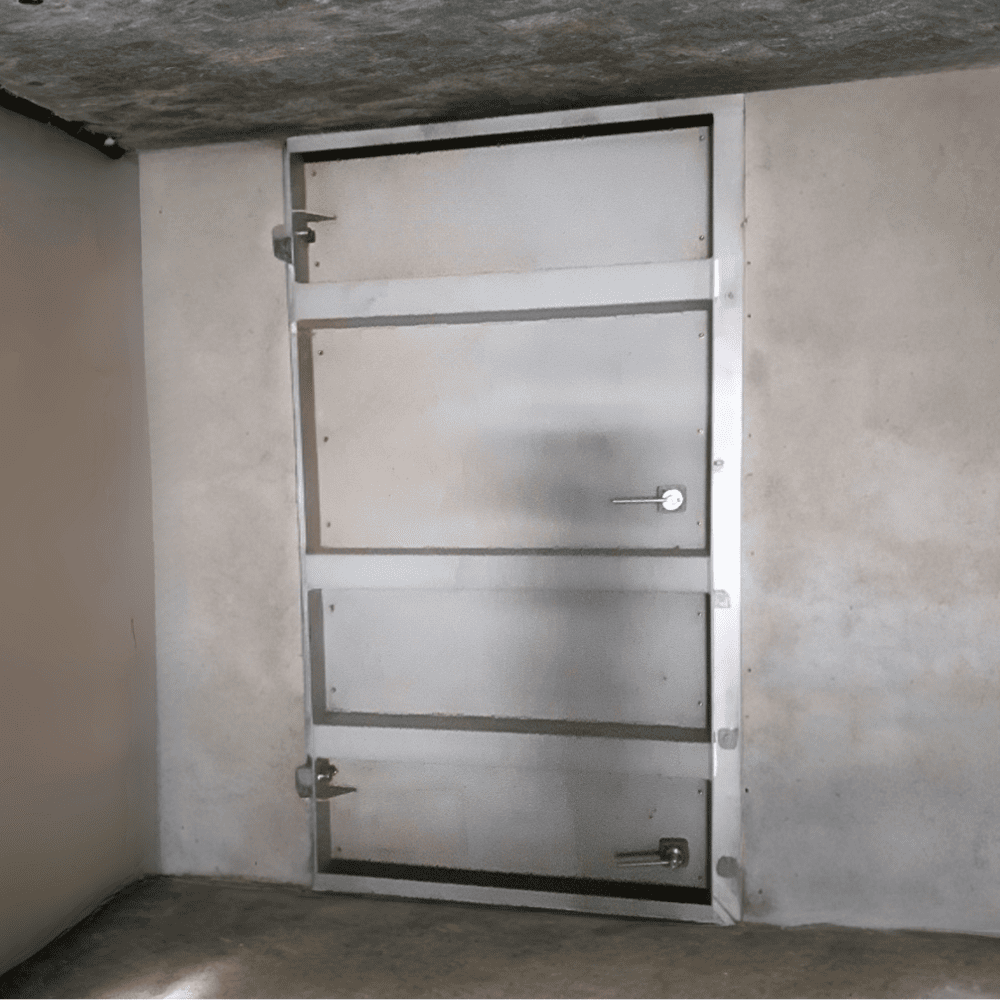

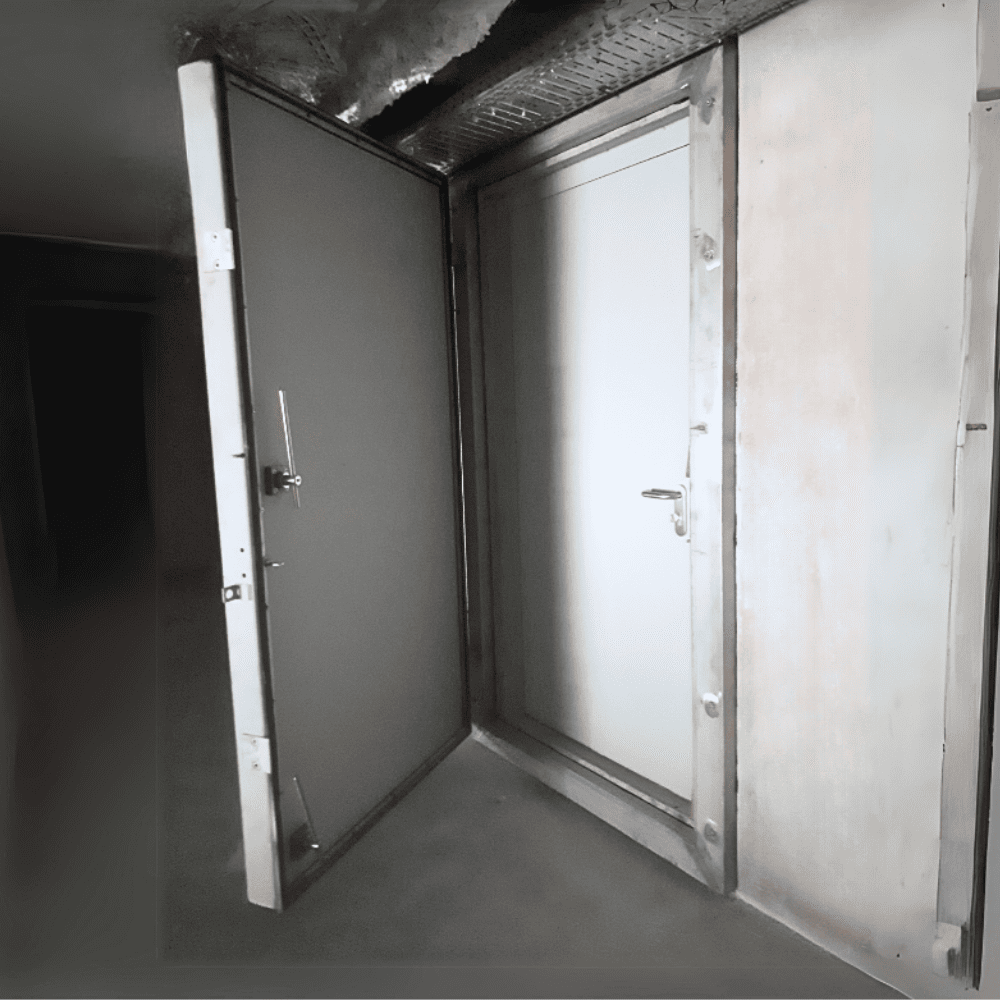

Porte étanche anti-inondation Il est possible de verrouiller la porte avec un cadenas (cadenas non inclus) : en position ouverte ou en position fermée (côté sec uniquement). Cette porte permet une pose en applique aval/intérieur. La porte est donc non visible depuis l'extérieur. Pour un besoin d'une ouverture coupe-feu, il est possible d'ajouter notre porte anti-inondation à une porte coupe-feu. Ouverture maximum standard : 1,3 m x 2,3 m hauteur Autres dimensions : nous consulter

Description

Principaux avantages du FLO-SECUR ZE

  • Pas de ressaut en seuil = Compatible NF P 99-611 – PMR (passage d’objets roulants)
  • Pose en applique murale avale (côté sec)
  • Compression coté sec
  • Fermeture et mise en compression rapide par charnières relevables et béquilles traversantes
  • Paumelles inox surdimensionnées
  • Joint périphérique (non collé) fixé par contreplat et interchangeable
  • Protection sur 4 côtés



IMPORTANT

Porte étanche conçue pour une utilisation peu fréquente. Une utilisation quotidienne est déconseillée.

Informations complémentaires

Ancrage

Avec ancrage

Hauteur de protection

2,30m

Longueur de protection

1,30m

Porte

Sans seuil

CE

4m, au-delà nous consulter

Taux de fuite

0.002l/s/m de joint (Constaté par PV fabriquant pour 1 porte L1410mm x h2300mm / 4 mCE)

Taux de fuite maximal et contractuel

Selon DIN 19569-4 Table 1 classe 3

Sens de l’ouverture du vantail

Côté sec à droite ou à gauche

Compression

Côté sec par charnières relevables

Angle d’ouverture

0 à 180°

Matériaux

Combinaison 1 (standard pour intérieur)

Cadre Acier inoxydable (1.4301) 304
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4301) 304
Rails de seuil Acier inoxydable (1.4301) 304
Joints TPE

Revêtement du vantail

Préparation Sablage Type Sa 2.5
Couche d’apprêt Bi composant Zinc Epoxy (60µm)
Couleur gris

Combinaison 2

Cadre Acier inoxydable (1.4571) 316
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4571) 316
Joints TPE

Revêtement du vantail

Préparation Sablage Type Sa 2.5
Couche d’apprêt Bi composant Zinc Epoxy (60µm)
Couleur gris

Combinaison 3 (standard pour extérieur)

Cadre Acier inoxydable (1.4301) 304
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4301) 304
Rails de seuil Acier inoxydable (1.4301) 304
Joints TPE

Revêtement du vantail

EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe C3
Période de protection L 2 à 5 ans
Préparation Sablage Type Sa 2.5
Couche d’apprêt Bi composant Zinc Epoxy (60µm)
Epaisseur 160µm
Couleur RAL à préciser

Combinaison 4 (pour extérieur agressif, atmosphère marine)

Cadre Acier inoxydable (1.4571) 316
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4571) 316
Rails de seuil Acier inoxydable (1.4571) 316
Joints TPE

Revêtement du vantail

EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe C5M
Période de protection L 2 à 5 ans
Préparation Sablage Type Sa 2.5
Couche primaire Bi composant Zinc Epoxy (60µm)
Couche intermédiaire 2K Epoxy
Couche finition Polyacrylique
Epaisseur 500µm
Couleur RAL à préciser

Combinaison 5 (pour extérieur agressif)

Cadre Acier inoxydable (1.4301) 304
Vantail Acier inoxydable (1.4301) 304
Ferrures / garnitures Acier inoxydable (1.4301) 304
Rails de seuil Acier inoxydable (1.4301) 304
Joints TPE
Couleur Acier Inox nu

Combinaison 6 (pour extérieur agressif)

Cadre Acier inoxydable (1.4571) 316
Vantail Acier inoxydable (1.4571) 316
Ferrures / garnitures Acier inoxydable (1.4571) 316
Rails de seuil Acier inoxydable (1.4571) 316
Joints TPE
Couleur Acier Inox nu

Conditions de montage

  • En applique avale (côté sec)
  • Pose du cadre inférieur : encastré (Profondeur de réservation min 80mm)
  • Béton armé > C30/C37 (Contrôle de la résistance du bâti à la charge du client)
  • Epaisseur minimum du mur : 140 mm
  • Sol plat et rectiligne ne présentant pas de risque d’affouillements
  • Tolérance aux aspérités sur mur : ± 2mm
  • Mur parfaitement à l’aplomb

Dimensionnement

Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)

Etanchéité

Selon DIN 19569-4 Table 1 classe 5 – PV d’étanchéité disponible

Certification

EUROCODES / Normes Utilisées

Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :

  • DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
  • DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
  • DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
  • DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
  • DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
  • DIN 19569-4 : 2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
    Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…
    Table 1 : Taux de fuite pour batardeaux.
  • DIN EN ISO 12944-5 : 2008-01 : Peintures et vernis –Protection des structures d’acier contre la corrosion – Part 5 : ISO 12944-5 : 2007 (Partie A, Table A.1)

Garantie

L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.

Fiche technique

Télécharger la fiche technique
