Name: Porte étanche stop inondation sans marche FLO-SECUR DE
SKU: FLO-SECUR DE

Flo-Secur DE - Protection Inondation - porte étanche - Porte étanche stop inondation à utilisation non quotidienne

Accueil » Nos solutions » Protection inondation » FLO-SECUR DE

Cette porte a l’avantage de ne pas avoir de marche au niveau du seuil permettant le passage d’objet roulant ou bien l’accréditation d’une ouverture PMR.

Attention, cette porte est conçue pour une utilisation non quotidienne.

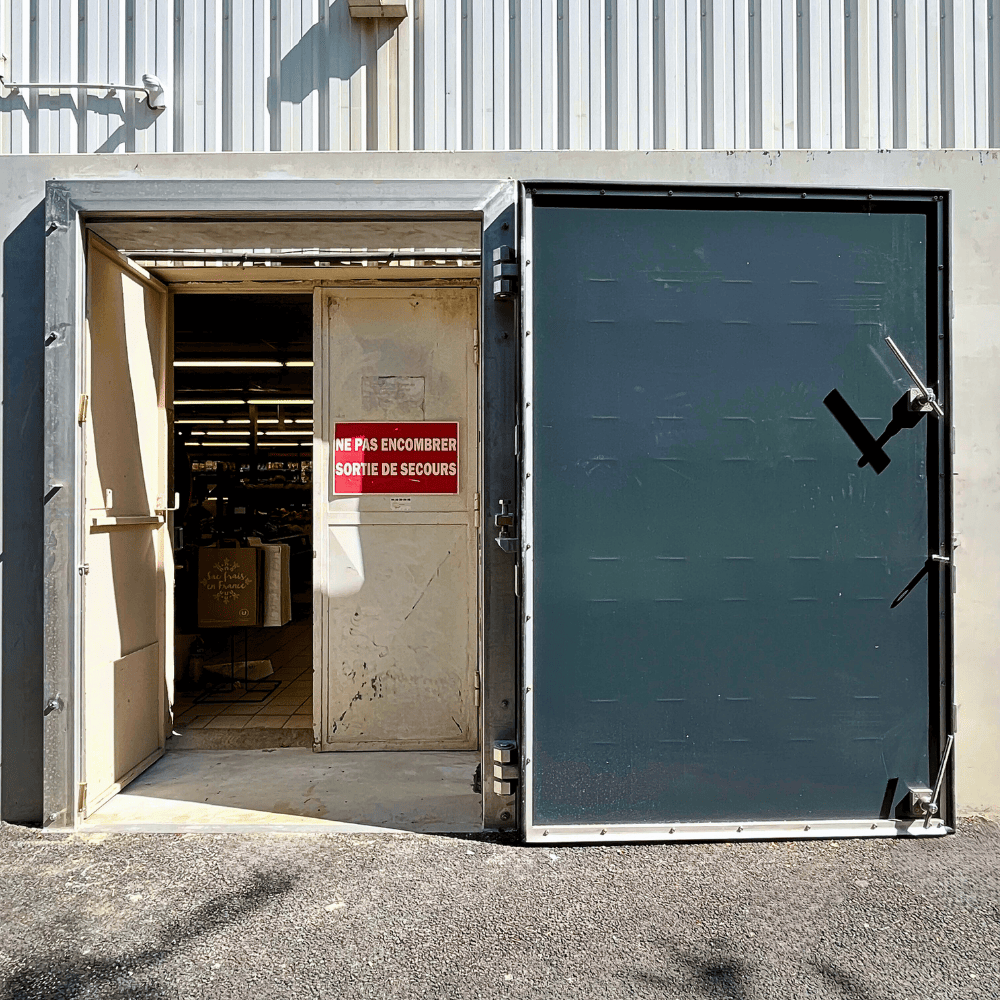

Dans le cas d’un besoin d’une ouverture quotidienne, vous pouvez la coupler avec une porte standard.

Nous recommandons que cette porte soit en permanence ouverture et fermée en cas d’inondation.

Ou bien, qu’elle soit positionnée dans un lieu avec très peu de passage afin qu’elle reste fermée.

Cette porte peut être verrouillée par un cadenas.

Ouverture maximale standard : 1,3 x 2,3 m hauteur

Pour un besoin d’une ouverture coupe-feu, il est possible d’ajouter notre porte anti-inondation à une porte coupe-feu.

Autres dimensions : nous consulter

Description

Principaux avantages du FLO-SECUR DE

Pas de ressaut en seuil = Compatible NF P 99-611 – PMR (passage d’objets roulants)
Pose en applique murale amont (côté eau)
Compression coté eau
Fermeture et mise en compression rapide par charnières relevables et poignées traversantes
Paumelles inox surdimensionnées
Joint périphérique (non collé) fixé par contreplat et interchangeable
Protection sur 4 côtés

IMPORTANT

Porte étanche conçue pour une utilisation peu fréquente. Une utilisation quotidienne est déconseillée.

Informations complémentaires

Ancrage	Avec ancrage
Hauteur de protection	2,30m
Longueur de protection	1,30m
Porte	Sans seuil
CE	4m, au-delà nous consulter
Taux de fuite	0.002l/s/m de joint (Constaté par PV fabriquant pour 1 porte L1410mm x h2300mm / 4 mCE)
Taux de fuite maximal et contractuel	Selon DIN 19569-4 Table 1 classe 4
Sens de l’ouverture du vantail	Coté eau à droite ou à gauche
Compression	Côté eau par charnières relevables
Angle d’ouverture	0 à 180°

Matériaux

Composants

Combinaison 1 (standard pour intérieur)

Cadre	Acier inoxydable (1.4301) 304
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4301) 304
Rails de seuil	Acier inoxydable (1.4301) 304
Joints	TPE

Revêtement du vantail

Préparation	Sablage Type Sa 2.5
Couche d’apprêt	Bi composant Zinc Epoxy (60µm)
Couleur	gris

Combinaison 2

Cadre	Acier inoxydable (1.4571) 316
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4571) 316
Rails de seuil	Acier inoxydable (1.4571) 316
Joints	TPE

Revêtement du vantail

Préparation	Sablage Type Sa 2.5
Couche d’apprêt	Bi composant Zinc Epoxy (60µm)
Couleur	gris

Combinaison 3 (standard pour extérieur)

Cadre	Acier inoxydable (1.4301) 304
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4301) 304
Rails de seuil	Acier inoxydable (1.4301) 304
Joints	TPE

Revêtement du vantail

EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe	C3
Période de protection L	2 à 5 ans
Préparation	Sablage Type Sa 2.5
Couche d’apprêt	Bi composant Zinc Epoxy (60µm)
Epaisseur	160µm
Couleur RAL	à préciser

Combinaison 4 (pour extérieur agressif, atmosphère marine)

Cadre	Acier inoxydable (1.4571) 316
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4571) 316
Rails de seuil	Acier inoxydable (1.4571) 316
Joints	TPE

Revêtement du vantail

EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe	C5M
Période de protection L	2 à 5 ans
Préparation	Sablage Type Sa 2.5
Couche primaire	Bi composant Zinc Epoxy
Couche intermédiaire	2K Epoxy
Couche finition	Polyacrylique
Epaisseur	500µm
Couleur RAL	à préciser

Combinaison 5 (pour extérieur agressif)

Cadre	Acier inoxydable (1.4301) 304
Vantail	Acier inoxydable (1.4301) 304
Ferrures / garnitures	Acier inoxydable (1.4301) 304
Rails de seuil	Acier inoxydable (1.4301) 304
Joints	TPE
Couleur	Acier Inox nu

Combinaison 6 (pour extérieur agressif)

Cadre	Acier inoxydable (1.4571) 316
Vantail	Acier inoxydable (1.4571) 316
Ferrures / garnitures	Acier inoxydable (1.4571) 316
Rails de seuil	Acier inoxydable (1.4571) 316
Joints	TPE
Couleur	Acier Inox nu

Conditions de montage

En applique amont (côté eau)
Pose du cadre inférieur : encastré (Profondeur de réservation min 80mm)
Béton armé > C20/25 (Contrôle de la résistance du bâti à la charge du client)
Epaisseur minimum du mur : 140 mm
Sol plat et rectiligne ne présentant pas de risque d’affouillements
Tolérance aux aspérités sur mur : ± 2mm
Mur parfaitement à l’aplomb

Dimensionnement

Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)

Etanchéité

Selon DIN 19569-4 Table 1 classe 5 – PV d’étanchéité disponible

Certification

EUROCODES / Normes Utilisées

Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :

DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
DIN 19569-4 : 2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…
Table 1 : Taux de fuite pour batardeaux.
DIN EN ISO 12944-5 : 2008-01 : Peintures et vernis –Protection des structures d’acier contre la corrosion – Part 5 : ISO 12944-5 : 2007 (Partie A, Table A.1)

Garantie

L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.

Fiche technique

Télécharger la fiche technique
