FLO-AIR VMC

Référence : Flo-air-VMC

Barrage Gonflable à Volets Métalliques

Ce produit peut être utilisé pour la régulation des niveaux d'eau des voies navigables ou bien pour réhausse de seuil en hydro-électricité.
Grâce au volet métallique, le barrage est protégé des vibrations et évite les déformations discontinues de la membrane des barrages gonflables. Il est protégé des impacts de flottants et roulants.
Il permet une régulation des niveaux d'eau 0-100%.
Ce système innovant est une solution moins intrusive pour l'environnement et moins coûteuse qu'un barrage à clapet à vérins traditionnels.
Invisible sous l'eau, il n' pas besoin de piles intermédiaires en béton.
Il est activé par gonflage à l'eau ou l'air. Il peut être asservi par des capteurs de niveaux d'eau.

Hauteur de protection maximale : 2m (jusqu’à 4m sur étude spéciale)
Largeur maximale : 45m (+ sur étude)

Description

Application

Les FLO-AIR VMC sont avant tout prescrits pour la régulation des niveaux d’eau car ils permettent une régulation du niveau d’eau de 0 à 100 % sans risque de vibration.

  • Régulation des niveaux d’eaux des Voies navigables
  • Hydro-électricité
  • Protection contre les inondations
  • Rehausse de barrages et de digues
  • Usage récréatif (piscine biologique, navigation de loisir, sports nautiques)
  • Irrigation

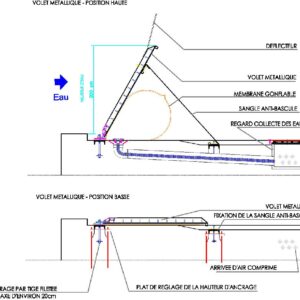

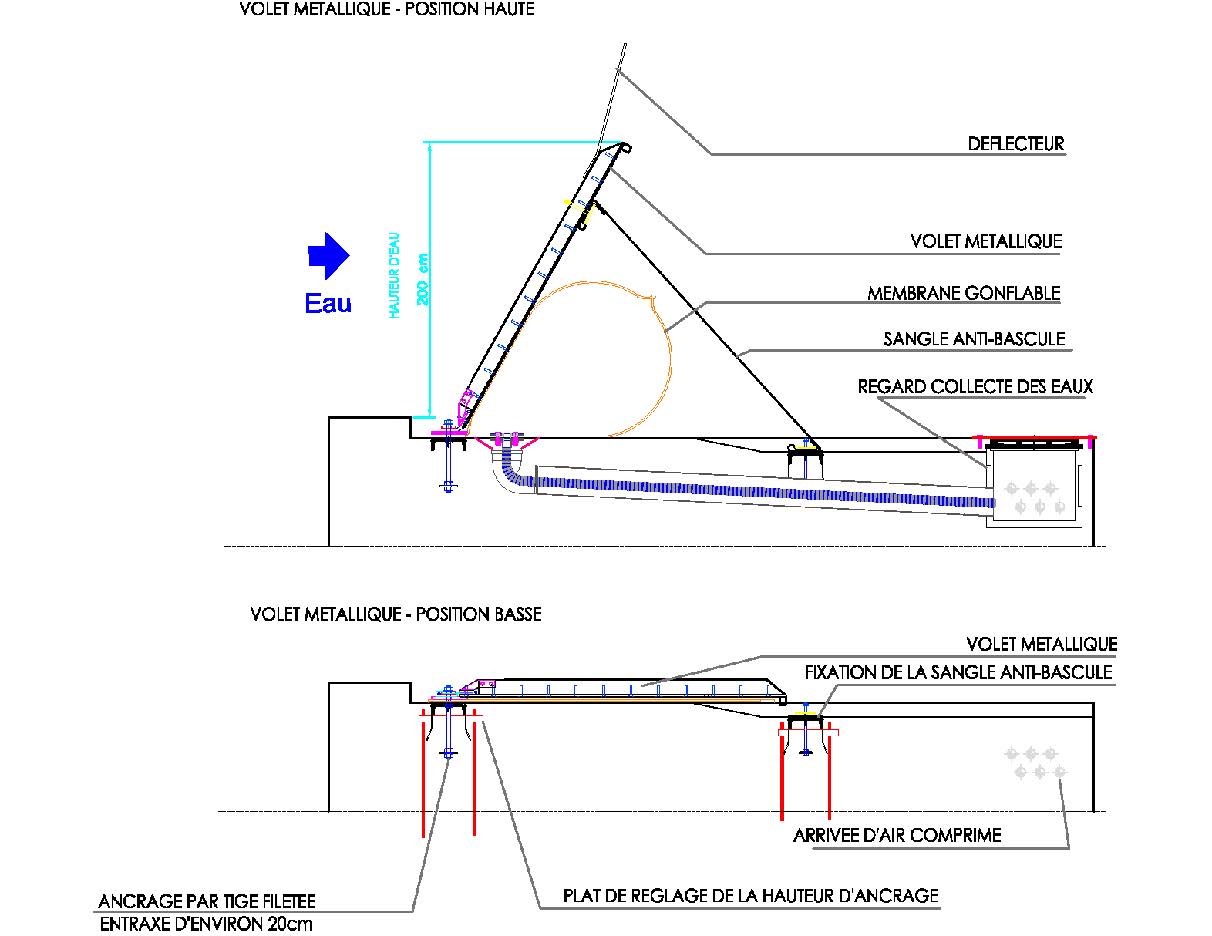

Présentation et principe de fonctionnement

Le barrage gonflable est formé d’une membrane formant une baudruche, ancrée sur un radier en béton au fond du cours d’eau. La baudruche est gonflée au moyen d’air à travers un compresseur et agit comme un actionneur soulevant le volet métallique qui assure le rôle de barrage et de régulation de la hauteur d’eau.


Informations complémentaires

Hauteur de protection

2m, 4m

Longueur de protection

45,00m

Ancrage

Avec ancrage

Barrage gonflable

Gonflage à l'air

Déploiment

automatique

Volet

métallique

Avantages

  • Solution plus économique qu’un barrage à clapet à vérin traditionnel
  • Radier de fondation plan, sans cavité, moins épais et large que pour un barrage à clapet à vérin traditionnel réduisant les coûts de fondations
  • Invisible lorsque le barrage est sous eau
  • Permet une régulation des hauteurs d’eau de 0-100% avec des vibrations négligeables
  • Ouverture, fermeture et régulation automatiques asservies éventuellement à un dispositif de capteurs de niveau d’eau
  • Evite l’utilisation de piles de béton intermédiaires sur la section traversante du cours d’eau
  • Ecologique : Remplissage par air, absence totale d’huile et de graisse pouvant polluer le cours d’eau
  • Peut être actionné par un système de secours en cas de panne de courant
  • Temps de montage plus court qu’un barrage à clapet à vérin traditionnel
  • Fiabilité de l’actionneur (membrane gonflée) supérieure aux barrages à vérin
  • Résistance accrue contre les chocs d’objets flottants et à l’abrasion des roulants de fond grâce au volet métallique.
  • Permet un calcul précis du débit de la passe à travers la mesure de la surverse à l’instar d’une station hydrométrique (mise en place d’une courbe hauteur-débit)
  • Diminue fortement les phénomènes de vibrations et leurs conséquences sur les ancrages et sur les fondations
  • Evite les effets de déformations discontinues de la membrane des barrages gonflables sans volet métallique (FLO-AIR BG)
  • Largeur d’emprise de fondation moins importante réduisant les coûts de fondations.
  • Maintenance faible due à la simplicité des organes mécaniques

Gonflage à l’air VS à l’eau

  • Vidange et remplissage plus rapides
  • Vidange et remplissage indépendant de la gravité (en cas de dysfonctionnement des pompes de remplissage d’eau)
  • Diamètre de tuyauterie inférieure à la canalisation d ’eau, permettant une réduction de l’épaisseur du radier de fondation.
  • Pas de dépôts de sédiments dans les tuyauteries et à l’intérieur de la membrane
  • Circuit et quantitatif de robinetterie de vannage moins importante : moins de risques de défaillance des circuits lors des remplissages
  • Moins d’actionnement de la souffleuse par rapport aux pompes à eau (sollicitées à hautes fréquences) = moins de risques de défaillance de la souffleuse
  • Dégonflement plus rapide en cas d’annonce de crue ou d’arrivée d’embacle
  • Pas de gel des tuyauteries en cas de grand froid.

Matériaux

Composants

Membrane gonflable Couches successives de EPDM et polyamide
Epaisseur types 9 à 30 mm
Clapet métallique au choix aluminium, acier inoxydable, 304 ou 316, acier galvanisé à chaud
Tirants des ancrages Acier inoxydable A2
Joints PE (Polyéthylène) + Caoutchouc SBR ou PE + EPDM

Certifications

Certification de conformité à la Directive Machine 2006/42/EC

Fiche technique

Télécharger la fiche technique
