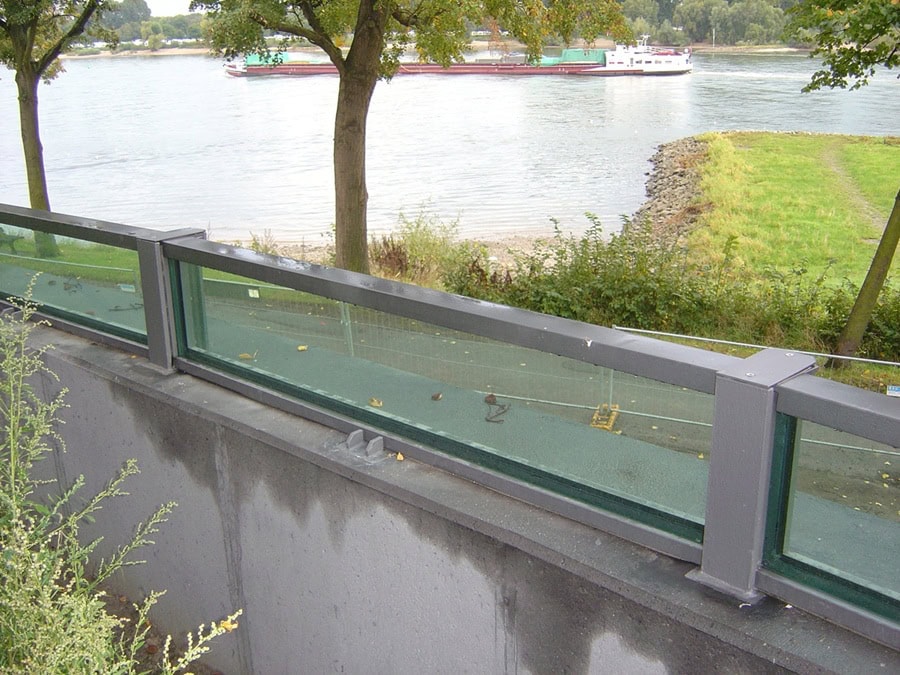

Une protection anti-crue transparente
Le FLO-GLASS permet une protection anti-crue transparente grâce à son verre de sécurité résistant à la force hydrostatique et aux impacts d’objets flottants.
Le FLO-GLASS réduit ainsi l’impact visuel de la protection.
Contraintes
Les projets en zone inondable imposent une double exigence : performance hydraulique et intégration architecturale. Les contraintes principales concernent la géométrie des seuils (ressauts, pentes, réservations), la continuité d’étanchéité aux interfaces (menuiseries, maçonneries, joints), les tolérances du bâti existant (souvent irrégulier en rénovation), et la compatibilité d’usage (flux, PMR, exploitation). À cela s’ajoutent les contraintes de délais d’intervention, de réversibilité (solutions déployables) et de maintenance (manœuvre, stockage, contrôle périodique) afin de garantir la disponibilité opérationnelle lors d’un épisode.
Détails d’intégration

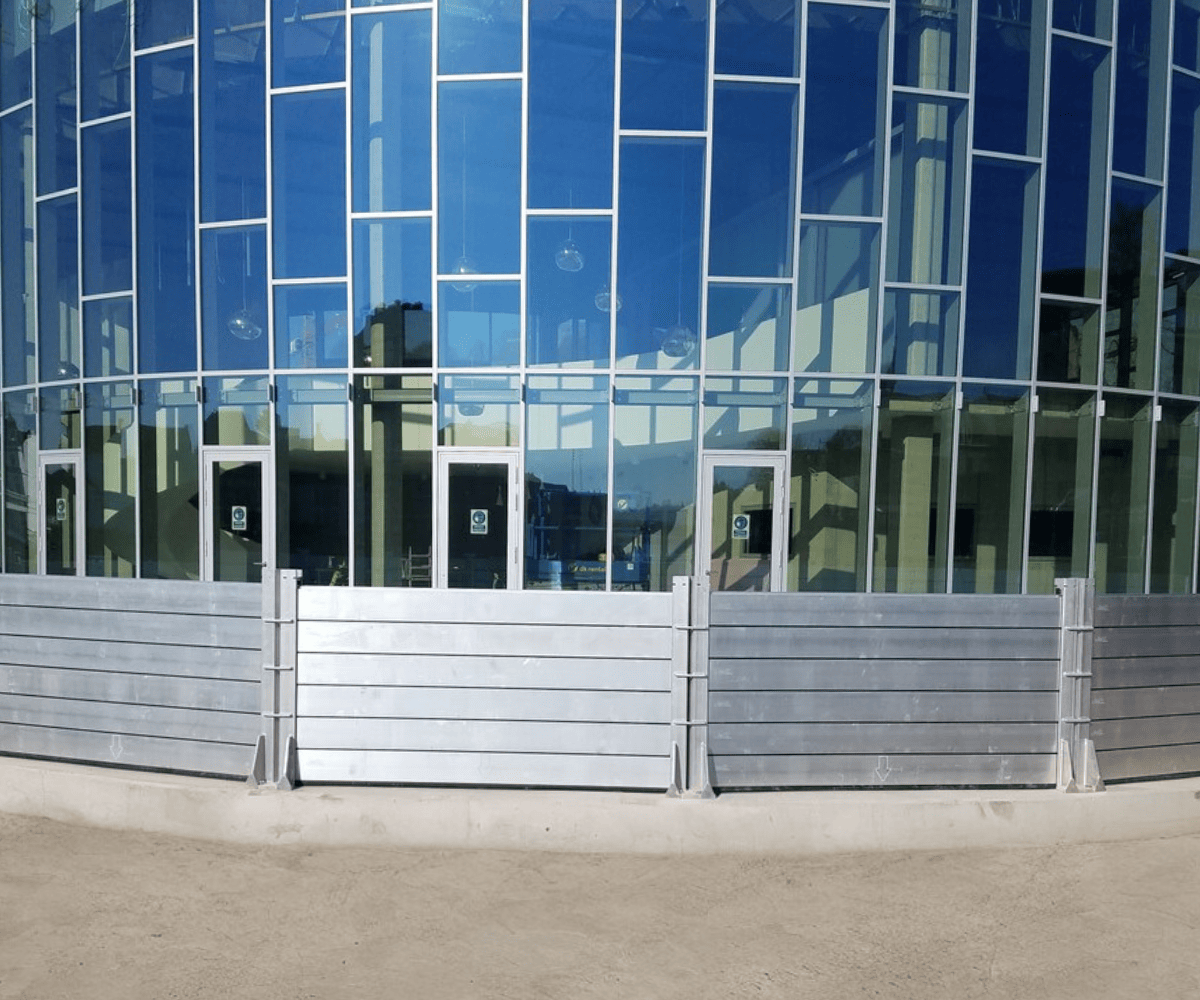

Nos solutions sont conçues pour s’intégrer au plus près de l’enveloppe : embrasures, tableaux, seuils, nez de dalle, pieds de façade, vitrines et accès. L’intégration se traite comme un “détail de façade” : appuis propres, points d’ancrage maîtrisés, gestion des ponts d’eau et des cheminements de fuite (joints, capillarité, pénétrations). Les finitions (teintes, matières, traitements) permettent une lecture discrète hors crue, tandis que la conception privilégie des éléments déployables/escamotables pour préserver la qualité d’usage au quotidien.
Livrables
Pour sécuriser la conception et faciliter la mise en œuvre, nous fournissons un dossier de définition adapté à la phase du projet :
- Plans d’implantation et principes de pose
- Détails techniques (interfaces, ancrages, joints)
- Coupes type et schémas fonctionnels (hors crue / en crue)
- Notices de manœuvre, maintenance et stockage (si déployable)
- Fiches techniques, performances et limites d’emploi
- Supports BIM/CAD selon besoin (2D/3D)
- Éléments de rédaction CCTP et guide de prescription
Prescriptions
La prescription doit préciser le niveau de protection visé, le périmètre des ouvertures à protéger, et les conditions d’exploitation (temps de déploiement, accès, personnel). Elle doit aussi cadrer : la préparation des supports (planéité, résistance, reprises), les interfaces d’étanchéité (type de joints, traitements), les ancrages (nature du support, chevillage/inserts), et les exigences de contrôle (essai de pose, vérification des jeux, check-list). Enfin, la prescription intègre les contraintes de maintenance et de durabilité (corrosion, UV, chocs, remplacement des joints).
Détails
Les détails sont structurés pour anticiper les points sensibles :
- Seuils : continuité d’étanchéité, ressaut minimal, drainage/évacuation
- Tableaux et linteaux : reprises d’efforts, alignements, calfeutrements

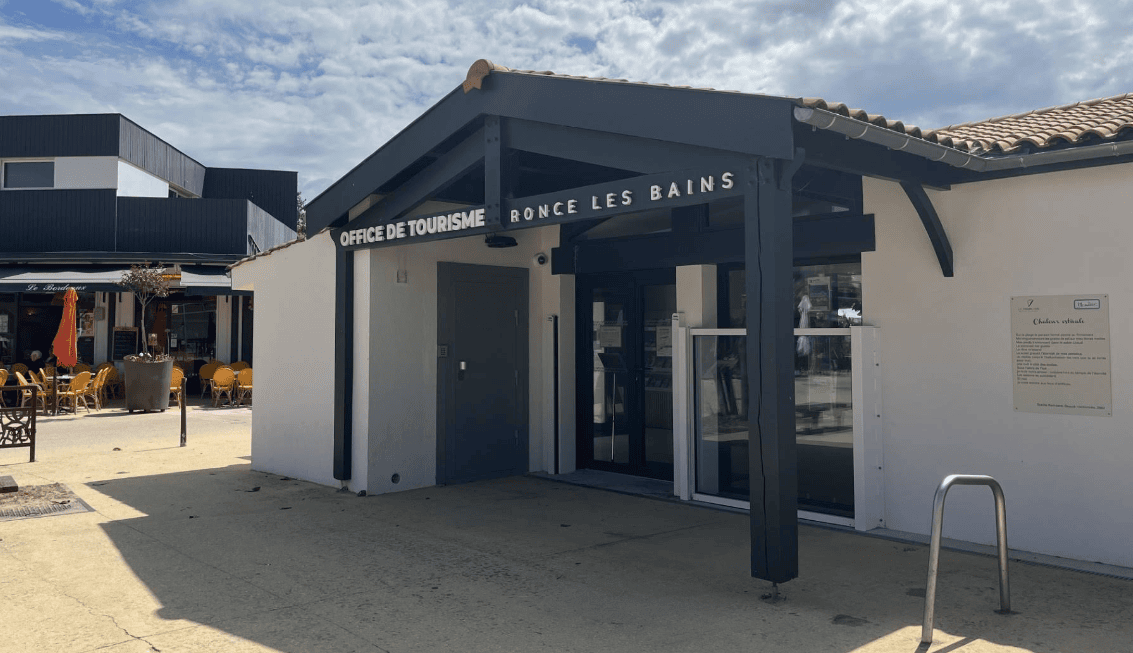

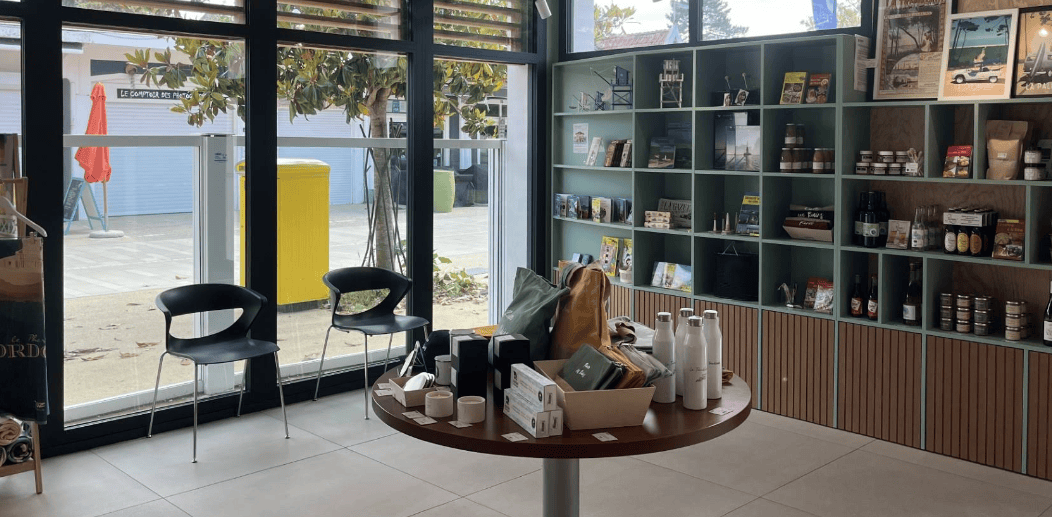

- Menuiseries/vitrines : interfaces propres, compatibilité quincaillerie
- Façades ventilées / ITE (Isolation Thermique par l’Extérieur) : traitement des retours, fixations traversantes

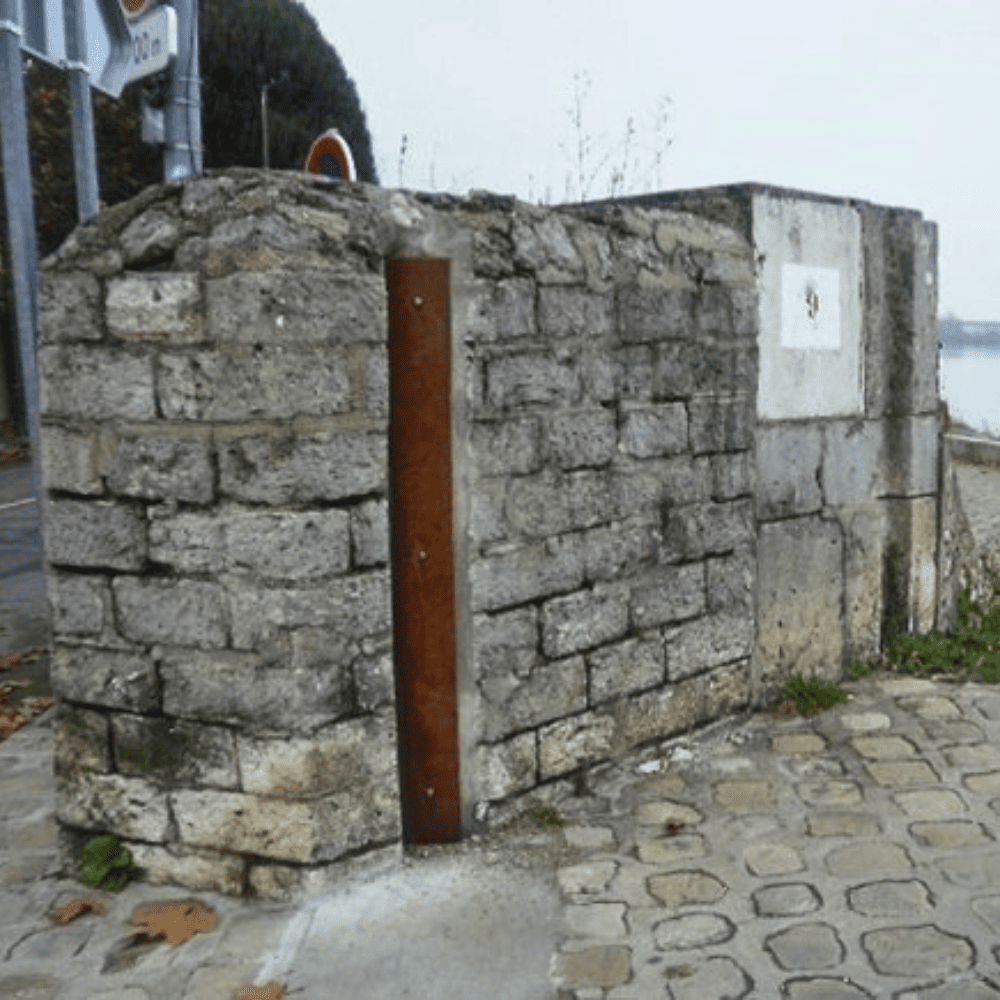

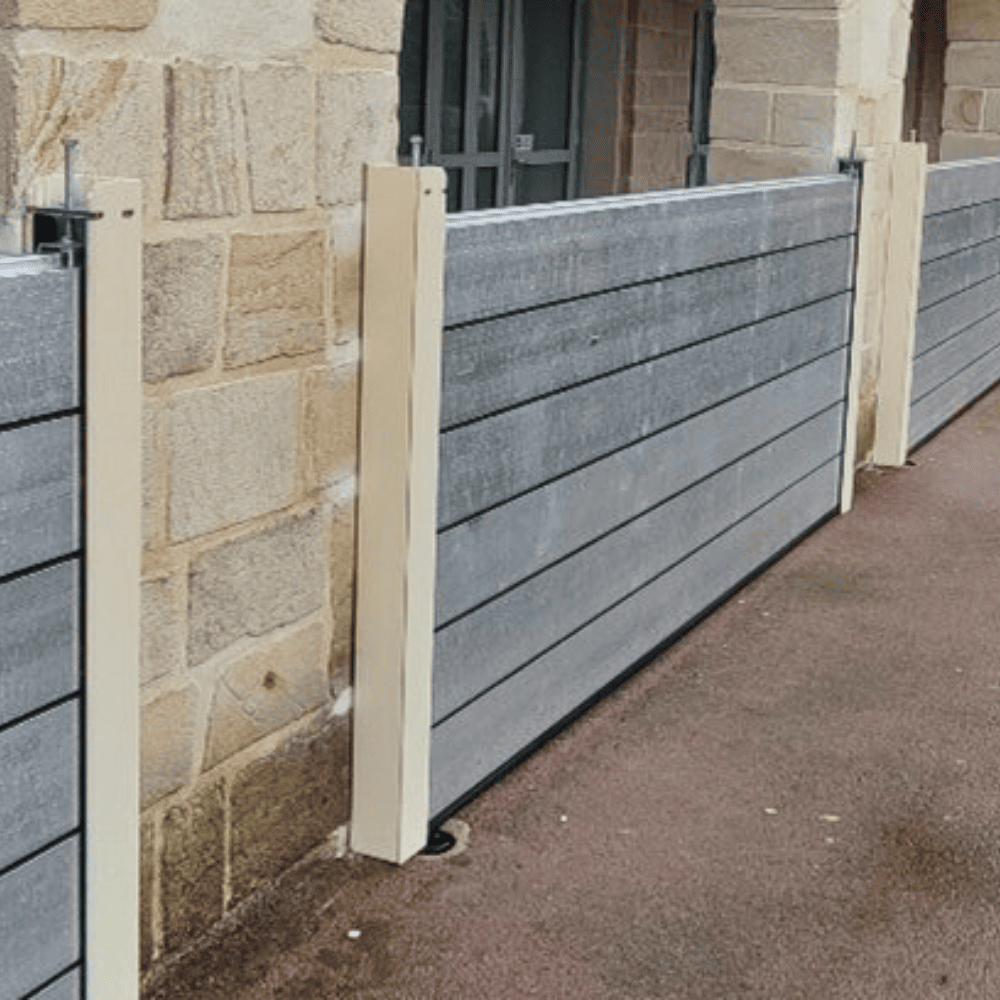

- Bâti ancien : rattrapages, calages, tolérances, reprises localisées
Chaque détail vise à garantir une mise en œuvre reproductible, et une lecture architecturale maîtrisée hors crue.
Coupes
Les coupes clarifient les interfaces critiques et les “chemins de l’eau”. Elles illustrent notamment :
- La position de la barrière par rapport au nu de façade et au seuil
- Les zones de compression des joints et les jeux fonctionnels
- Les fixations (inserts/platines/rails) et les reprises sur support
- Les configurations “hors crue / en crue” (déployable)
Les coupes type servent de base à l’EXE et limitent les aléas chantier, surtout en rénovation.
BIM/CAD
Nous mettons à disposition des fichiers 2D/3D pour intégrer la solution dès les études : DWG/DXF/PDF pour l’implantation et les détails, et objets BIM (format selon environnement projet) pour la coordination. L’objectif : sécuriser les réservations, anticiper les conflits (menuiseries, ITE, seuils, lots serrurerie/VRD) et accélérer la production des plans EXE. Les objets peuvent inclure des informations utiles (dimensions, performances, consignes de pose, maintenance) pour une exploitation facilitée.
CCTP
Le CCTP doit encadrer clairement :
- Le périmètre (ouvertures, longueurs, hauteurs de protection)
- Les performances attendues et conditions d’usage (déployable/fixe)
- La préparation des supports et tolérances admissibles
- Les matériaux et finitions (résistance corrosion, teintes)
- Les interfaces d’étanchéité (joints, accessoires, traitements)
- La mise en œuvre (contrôles, essais, réception)
- La documentation (DOE, notices, plan de maintenance.
Nous fournissons des clauses types pour intégrer ces exigences sans alourdir le lot.
Prescription Architectes
Les prescriptions Architectes servent de fil conducteur, de la conception à la réception :
- Diagnostic (typologie d’ouverture, contraintes d’usage, niveau de protection)
- Choix solution (déployable/fixe, matériaux, finitions, intégration)
- Préconisations d’interface (seuils, tableaux, ITE, vitrines)
- Points de vigilance chantier (planéité, ancrages, joints, essais)
- Exploitation (procédure de déploiement, stockage, maintenance, contrôle périodique)
Ces prescriptions permettent d’aligner MOA/MOE/entreprises sur une solution robuste, esthétique et opérationnelle.
