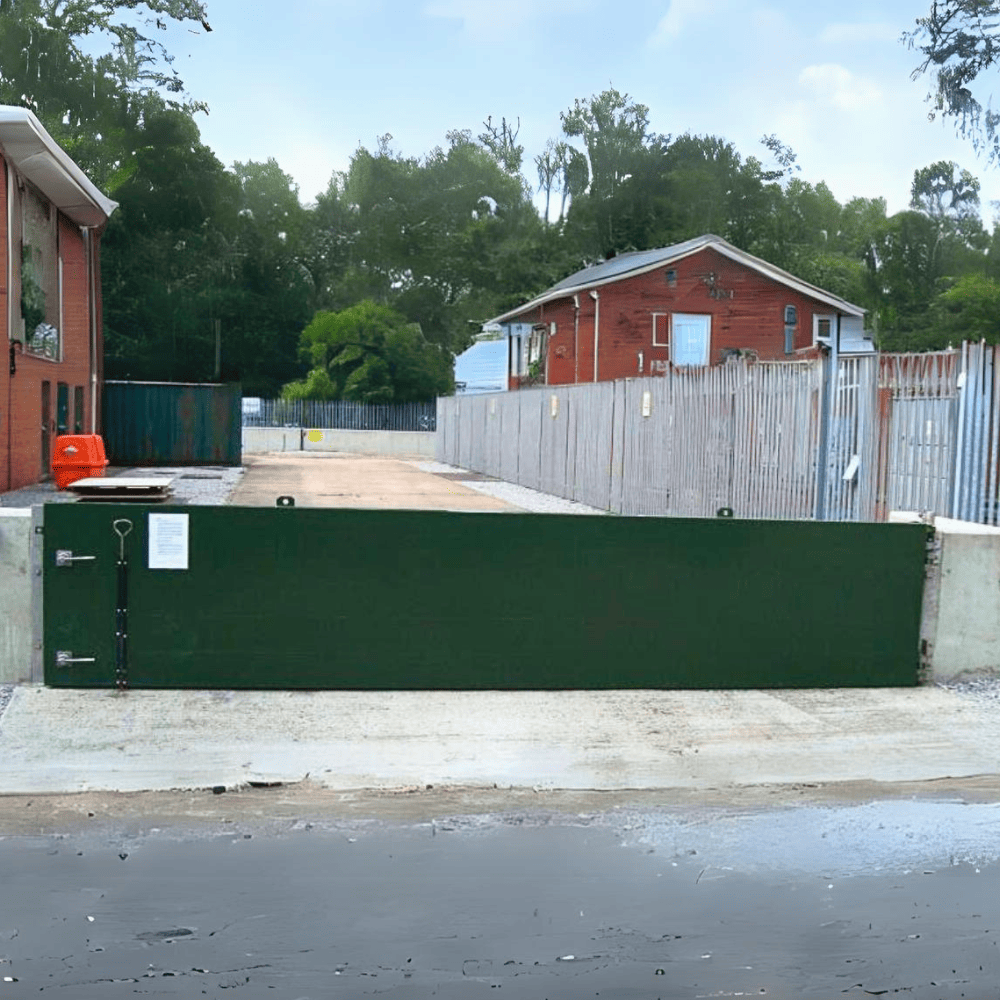

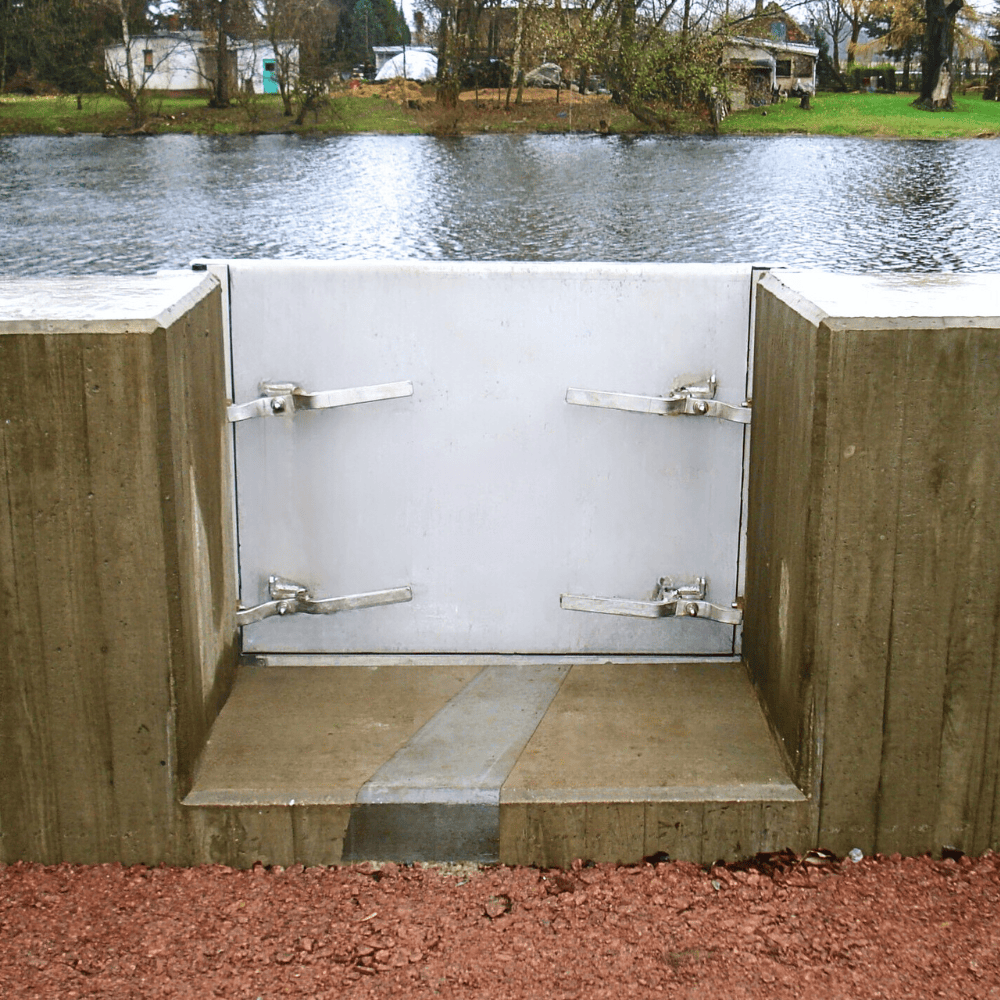

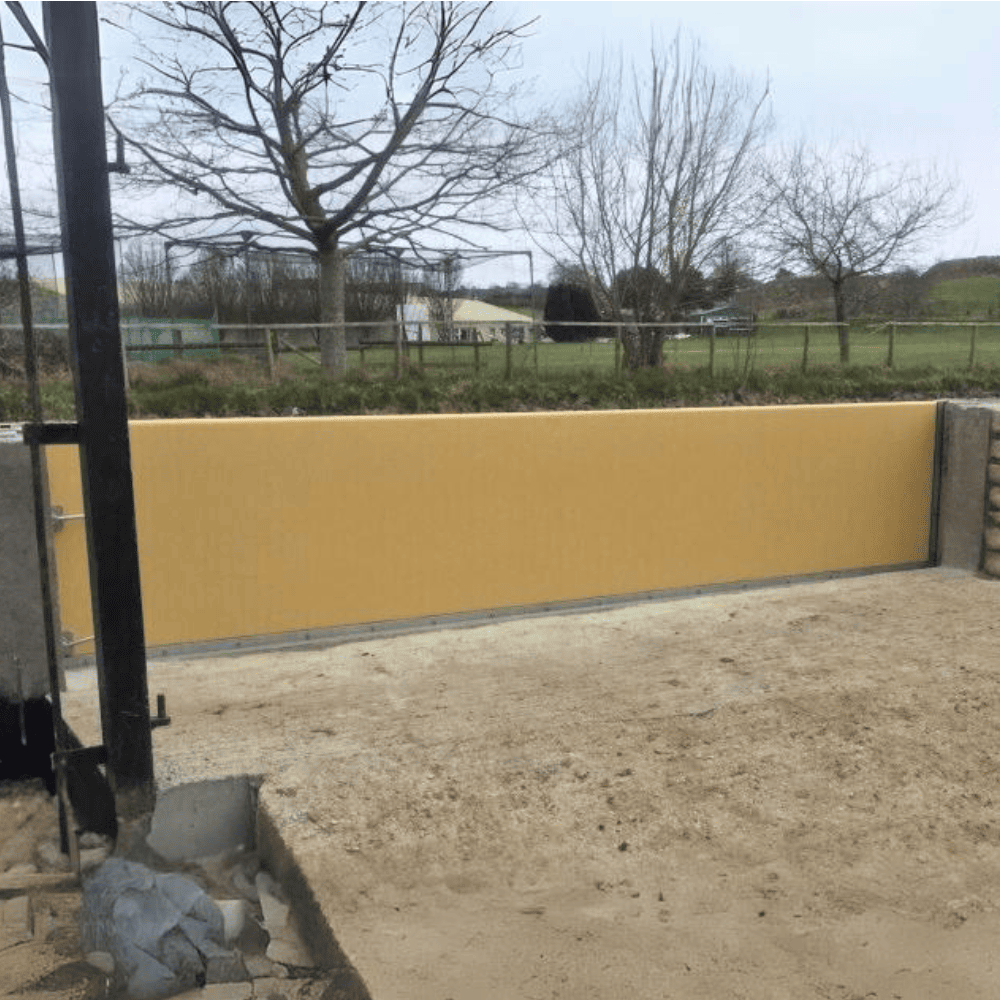

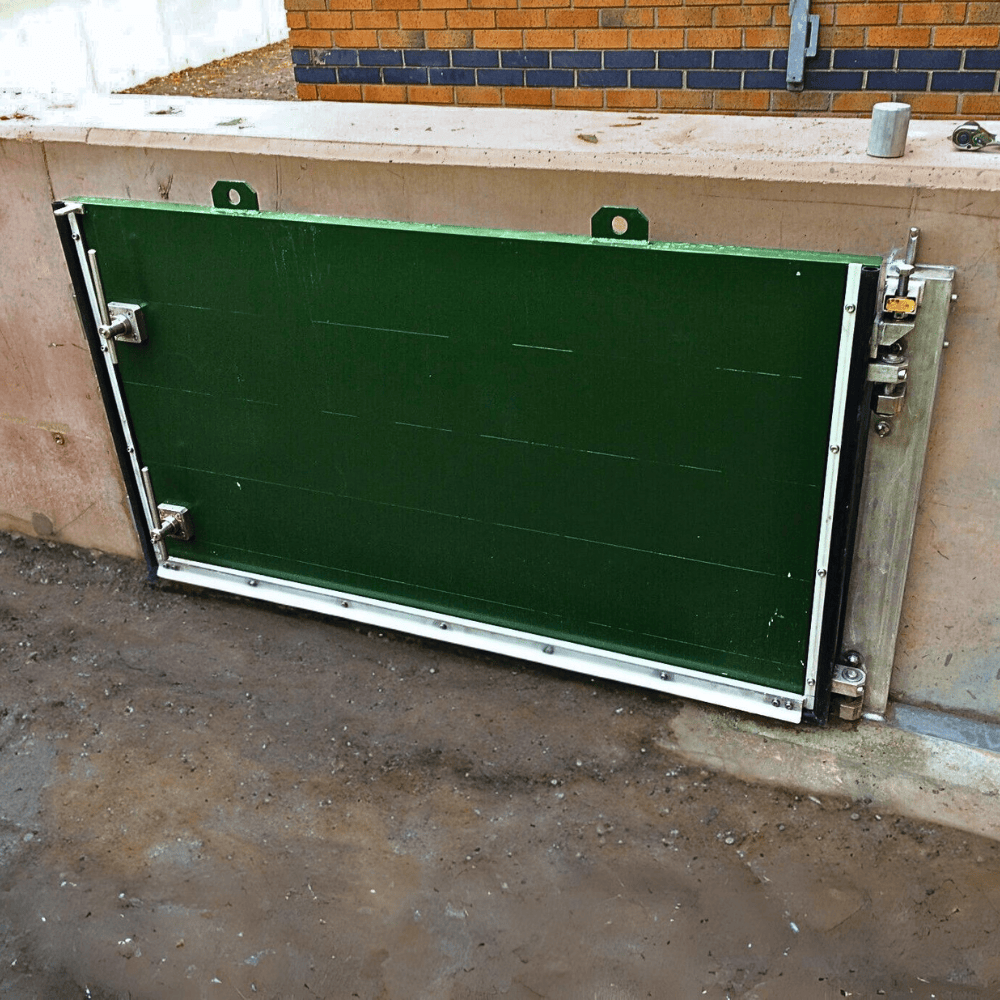

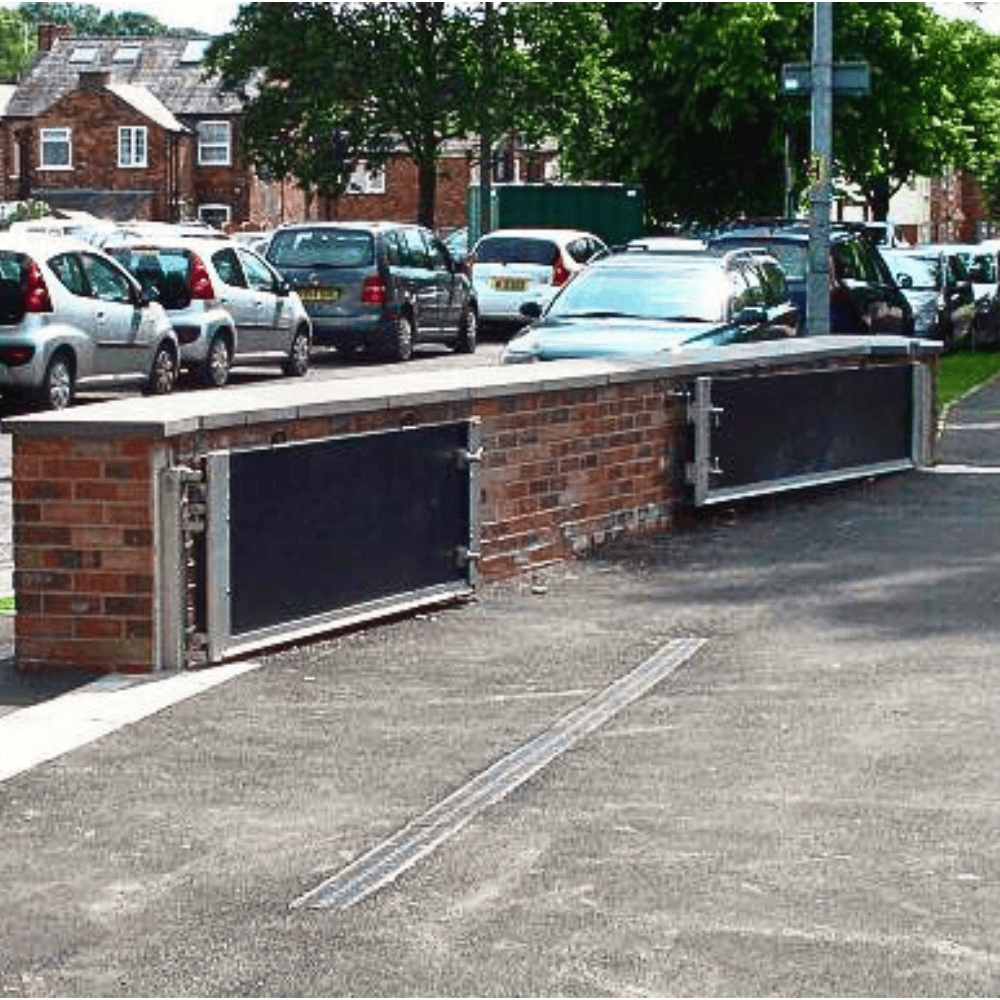

Description
Avantages
- Pas de ressaut en seuil = Compatible NF P 99-611 – PMR (passage d’objets roulants)
- Pose en applique amont (coté eau)
- Compression coté eau
- Fermeture rapide
- Joint continu
- Protection sur 3 cotés
- Description
- Informations complémentaires
- Matériaux
- Conditions de montage
- Dimensionnement
- Certification
- Garantie
- Fiche technique
Informations complémentaires
| Hauteur de protection | 1,60m |
|---|---|
| Longueur de protection | 3,55m |
| Ancrage | Avec ancrage |
| Portail | Sans seuil |
| CE | 1,6m |
| Ouverture minimum | 800 (LB) x 800 (LH) mm |
| Taux de fuite maximal et contractuel | Selon DIN 19569-4 Table 1 classe 4 |
| Sens de l’ouverture du vantail | Coté eau à droite ou à gauche |
| Angle d’ouverture | 0 à 180° |
| Type de solutions | Portails |
Matériaux
Composants
Combinaison 1 (standard pour intérieur)
| Cadre | Acier inoxydable (1.4301) 304 |
|---|---|
| Vantail | Acier S235 |
| Ferrures / garnitures | Acier inoxydable (1.4301) 304 |
| Rails de seuil | Acier inoxydable (1.4301) 304 |
| Joints | TPE |
Revêtement du vantail
| Préparation | Sablage Type Sa 2.5 |
|---|---|
| Couche d’apprêt | Bi composant Zinc Epoxy (60µm) |
| Couleur | gris |
Combinaison 2
| Cadre | Acier inoxydable (1.4571) 316 |
|---|---|
| Vantail | Acier S235 |
| Ferrures / garnitures | Acier inoxydable (1.4571) 316 |
| Rails de seuil | Acier inoxydable (1.4571) 316 |
| Joints | TPE |
Revêtement du vantail
| Préparation | Sablage Type Sa 2.5 |
|---|---|
| Couche d’apprêt | Bi composant Zinc Epoxy (60µm) |
| Couleur | gris |
Combinaison 3
| Cadre | Acier inoxydable (1.4301) 304 |
|---|---|
| Vantail | Acier S235 |
| Ferrures / garnitures | Acier inoxydable (1.4301) 304 |
| Rails de seuil | Acier inoxydable (1.4301) 304 |
| Joints | TPE |
Revêtement du vantail
EN ISO 12944-5:2008-01, Attachment A, Table A1
| Classe | C3 |
|---|---|
| Période de protection L | 2 à 5 ans |
| Préparation | Sablage Type Sa 2.5 |
| Couche d’apprêt | Bi composant Zinc Epoxy (60µm) |
| Epaisseur | 160µm |
| Couleur RAL | à préciser |
Combinaison 4 (pour extérieur agressif, atmosphère marine)
| Cadre | Acier inoxydable (1.4571) 316 |
|---|---|
| Vantail | Acier S235 |
| Ferrures / garnitures | Acier inoxydable (1.4571) 316 |
| Rails de seuil | Acier inoxydable (1.4571) 316 |
| Joints | TPE |
Revêtement du vantail
EN ISO 12944-5:2008-01, Attachment A, Table A1
| Classe | C5M |
|---|---|
| Période de protection L | 2 à 5 ans |
| Préparation | Sablage Type Sa 2.5 |
| Couche primaire | Bi composant Zinc Epoxy (60µm) |
| Couche intermédiaire | 2K Epoxy |
| Couche finition | Polyacrylique |
| Epaisseur | 500µm |
| Couleur RAL | à préciser |
Combinaison 5 (pour extérieur agressif)
| Cadre | Acier inoxydable (1.4301) 304 |
|---|---|
| Vantail | Acier inoxydable (1.4301) 304 |
| Ferrures / garnitures | Acier inoxydable (1.4301) 304 |
| Rails de seuil | Acier inoxydable (1.4301) 304 |
| Joints | TPE |
| Couleur | Acier Inox nu |
Combinaison 6 (pour extérieur agressif)
| Cadre | Acier inoxydable (1.4571) 316 |
|---|---|
| Vantail | Acier inoxydable (1.4571) 316 |
| Ferrures / garnitures | Acier inoxydable (1.4571) 316 |
| Rails de seuil | Acier inoxydable (1.4571) 316 |
| Joints | TPE |
| Couleur | Acier Inox nu |
Combinaison 7 (standard intérieur et extérieur)
| Cadre | Acier inoxydable (1.4301) 304 |
|---|---|
| Vantail | Acier inoxydable (1.4301) 304 |
| Ferrures / garnitures | Acier S235 galvanisé à chaud |
| Rails de seuil | Acier inoxydable (1.4301) 304 |
| Joints | TPE |
| Couleur | Acier Inox nu |
Conditions de montage
- En applique amont (côté eau)
- Pose du cadre inférieur : encastré
- Béton armé > C30/C37
- Epaisseur minimum du mur : 140 mm
- Sol plat et rectiligne ne présentant pas de risque d’affouillements
- Tolérance aux aspérités sur mur : ± 2mm
- Mur parfaitement à l’aplomb
- Contrôle de la résistance du bâti à la charge du client
Dimensionnement
Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)
Etanchéité
Selon DIN 19569-4 Table 1 classe 5 – PV d’étanchéité disponible
Certification
EUROCODES / Normes Utilisées
Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :
- DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
- DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
- DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
- DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
- DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
- DIN 19569-4 : 2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…
Table 1 : Taux de fuite pour batardeaux. - DIN EN ISO 12944-5 : 2008-01 : Peintures et vernis –Protection des structures d’acier contre la corrosion – Part 5 : ISO 12944-5 : 2007 (Partie A, Table A.1)
Garantie
L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.
