FLO-GATE DS

Référence : FLO-GATE DS

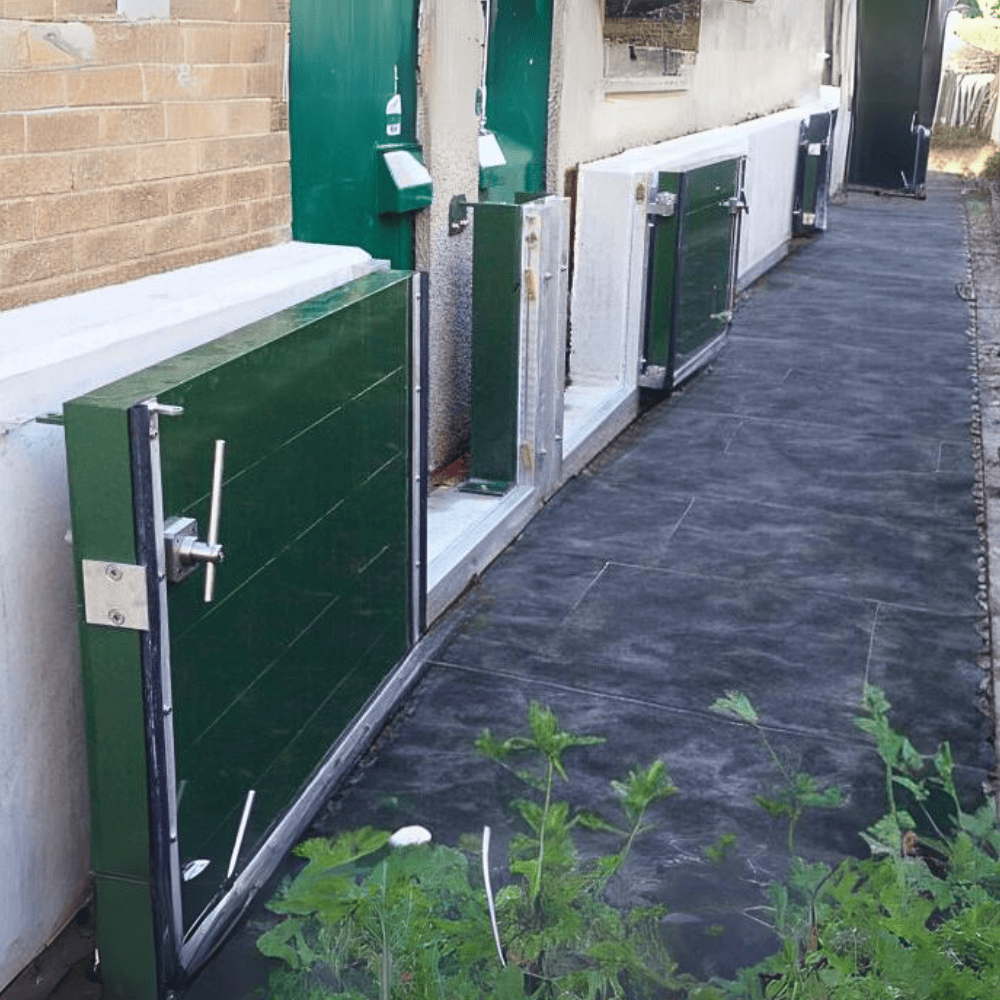

Portail anti-inondation Installé en applique amont. Ce portail comporte un ressaut, l'installation est donc faite sans réservation dans le sol. Il repose sur un cadre en béton. La pression hydrostatique exercée sur la forme triangulaire assure la compression des joints et l’étanchéité. Le portail peut être fermé ou ouvert par une seule personne. Ouverture max 180°. Il peut être adapté au milieu marin grâce à différentes combinaisons de matériaux (en option). Il est possible de peindre le portail selon le RAL souhaité.

Description

Avantages

  • Pose en applique murale amont (coté eau)
  • Mise en compression coté eau ET coté sec
  • Fermeture rapide par 2 béquilles traversantes
  • Paumelles inox surdimensionnées
  • Joint périphérique 3 cotés (non collé) fixé par contreplat et interchangeable

Fonctionnement du FLO-GATE DS

Portail à simple vantail à actionnement manuel monté sur charnières. Le portail peut être fermé ou ouvert par une seule personne. Ouverture max 180 °. Porte fermée selon le principe des vantaux ‘busqué’ similaire aux écluses. La pression hydrostatique exercée sur la forme triangulaire assure la compression des joints et l’étanchéité. Des tendeurs montés sur la porte permettent une compression mécanique assurant l’étanchéité avant monté des eaux.

Informations complémentaires

Hauteur de protection

1,60m

Longueur de protection

4,00m

Ancrage

Avec ancrage

Portail

Avec seuil

CE

1,6m

Ouverture minimum

800 (LB) x 800 (LH) mm

Taux de fuite maximal et contractuel

Selon DIN 19569-4 Table 1 classe 4

Sens de l’ouverture du vantail

Coté eau à droite ou à gauche

Angle d’ouverture

0 à 180°

Matériaux

Composants

Combinaison 1 (standard pour intérieur)

Cadre Acier inoxydable (1.4301) 304
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4301) 304
Rails de seuil Acier inoxydable (1.4301) 304
Joints TPE

Revêtement du vantail

Préparation Sablage Type Sa 2.5
Couche d’apprêt Bi composant Zinc Epoxy (60µm)
Couleur Gris

Combinaison 2

Cadre Acier inoxydable (1.4571) 316
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4571) 316
Rails de seuil Acier inoxydable (1.4571) 316
Joints TPE

Revêtement du vantail

Préparation Sablage Type Sa 2.5
Couche d’apprêt Bi composant Zinc Epoxy (60µm)
Couleur Gris

Combinaison 3 (standard pour extérieur)

Cadre Acier inoxydable (1.4301) 304
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4301) 304
Rails de seuil Acier inoxydable (1.4301) 304
Joints TPE

Revêtement du vantail

EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe C3
Période de protection L 2 à 5 ans
Préparation Sablage Type Sa 2.5
Couche primaire Bi composant Zinc Epoxy (60µm)
Epaisseur 160µm
Couleur RAL à préciser

Combinaison 4 (pour extérieur agressif, atmosphère marine)

Cadre Acier inoxydable (1.4571) 316
Vantail Acier S235
Ferrures / garnitures Acier inoxydable (1.4571) 316
Rails de seuil Acier inoxydable (1.4571) 316
Joints TPE

Revêtement du vantail

EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe C5M
Période de protection L 2 à 5 ans
Préparation Sablage Type Sa 2.5
Couche primaire Bi composant Zinc Epoxy (60µm)
Couche intermédiaire 2K Epoxy
Couche finition Polyacrylique
Epaisseur 500µm
Couleur RAL à préciser

Combinaison 5 (pour extérieur agressif)

Cadre Acier inoxydable (1.4301) 304
Vantail Acier inoxydable (1.4301) 304
Ferrures / garnitures Acier inoxydable (1.4301) 304
Rails de seuil Acier inoxydable (1.4301) 304
Joints TPE
Couleur Acier Inox nu

Combinaison 6 (pour extérieur agressif)

Cadre Acier inoxydable (1.4571) 316
Vantail Acier inoxydable (1.4571) 316
Ferrures / garnitures Acier inoxydable (1.4571) 316
Rails de seuil Acier inoxydable (1.4571) 316
Joints TPE
Couleur Acier Inox nu

Combinaison 7 (standard intérieur et extérieur)

Cadre Acier inoxydable (1.4301) 304
Vantail Acier inoxydable (1.4301) 304
Ferrures / garnitures Acier S235 galvanisé à chaud
Rails de seuil Acier inoxydable (1.4301) 304
Joints TPE
Couleur Acier Inox nu

Condition de montage

  • En applique amont (côté eau)
  • Pose du cadre inférieur : semi encastré / avec ressaut
  • Béton armé > C30/C37
  • Epaisseur minimum du mur : 140 mm
  • Sol plat et rectiligne ne présentant pas de risque d’affouillements
  • Tolérance aux aspérités sur mur : ± 2mm
  • Mur parfaitement à l’aplomb
  • Contrôle de la résistance du bâti à la charge du client ressaut min. en cas de montage partiellement encastré du cadre inferieur : 70 mm

Dimensionnement

Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)

Etanchéité

Selon DIN 19569-4 Table 1 classe 5 – PV d’étanchéité disponible

Certification

EUROCODES / Normes Utilisées

Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand des normes AFNOR) et les EUROCODES suivants :

  • DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
  • DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
  • DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 : Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
  • DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
  • DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
  • DIN 19569-4 : 2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
    Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…
    Table 1 : Taux de fuite pour batardeaux.
  • DIN EN ISO 12944-5 : 2008-01 : Peintures et vernis –Protection des structures d’acier contre la corrosion – Part 5 : ISO 12944-5 : 2007 (Partie A, Table A.1)

Garantie

L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.
