Name: Portail anti-crue, installé en applique avale FLO-GATE ZE
SKU: FLO-GATE ZE

Accueil » Nos solutions » Protection inondation » FLO-GATE ZE

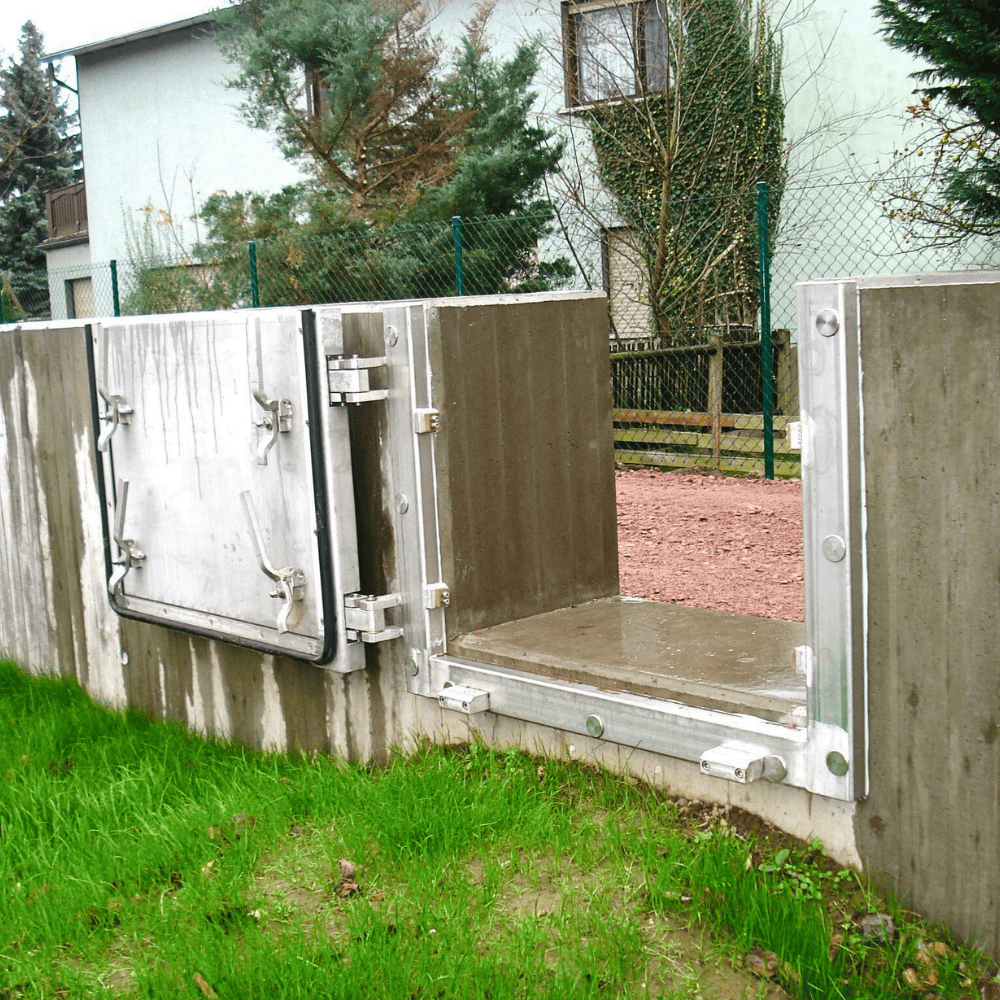

Installé en applique avale (ancrage fonctionnant à l’arrachement) lui conférant une très bonne résistance.

Il est résistant aux objets flottants.

Ce portail anti-crue sans ressaut permet l’homologation PMR.

Il peut être adapté au milieu marin grâce à différentes combinaisons de matériaux (en option).

Il est possible de rajouter un cadenas afin de le verrouiller.

La fermeture de ce portail est recommandée uniquement lors des inondations.

Les couleurs sont personnalisables selon RAL.

Description

Principaux avantages du FLO-GATE ZE

Fermeture par poignées traversantes coté sec
Pas de ressaut en seuil = Compatible NF P 99-611 – PMR (passage d’objets roulants)
Pose en applique aval (coté sec)
Compression (descente vantail) uniquement coté sec = coté charnières
Fermeture rapide
Joint continu
Protection sur 3 cotés

Informations complémentaires

Hauteur de protection	1,60m
Longueur de protection	3,55m
Ancrage	Avec ancrage
Portail	Sans seuil
CE	1,6m
Ouverture minimum	800 (LB) x 800 (LH) mm
Taux de fuite maximal et contractuel	Selon DIN 19569-4 Table 1 classe 3
Sens de l’ouverture du vantail	Coté sec à droite ou à gauche
Angle d’ouverture	0 à 180°

Conditions de montage

En applique amont (côté eau)
Pose du cadre inférieur : encastré
Béton armé > C30/C37
Epaisseur minimum du mur: 140mm
Sol plat et rectiligne ne présentant pas de risque d’affouillements
Tolérance aux aspérités sur mur : ±2mm
Mur parfaitement à l’aplomb
Contrôle de la résistance du bâti à la charge du client

Matériaux

Composants

Combinaison 1 (standard pour intérieur)

Cadre	Acier inoxydable (1.4301) 304
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4301) 304
Rails de seuil	Acier inoxydable (1.4301) 304
Joints	EPDM

Revêtement du vantail

Préparation	Sablage Type Sa 2.5
Couche d’apprêt	Bi composant Zinc Epoxy (60µm)
Couleur	gris

Combinaison 2

Cadre	Acier inoxydable (1.4571) 316
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4571) 316
Rails de seuil	Acier inoxydable (1.4571) 316
Joints	EPDM

Revêtement du vantail

Préparation	Sablage Type Sa 2.5
Couche d’apprêt	Bi composant Zinc Epoxy (60µm)
Couleur	gris

Combinaison 3 (standard pour extérieur)

Cadre	Acier inoxydable (1.4301) 304
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4301) 304
Rails de seuil	Acier inoxydable (1.4301) 304
Joints	EPDM

Revêtement du vantail
EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe	C3
Période de protection L	2 à 5 ans
Préparation	Sablage Type Sa 2.5
Couche primaire	Bi composant Zinc Epoxy
Epaisseur	160µm
Couleur RAL	à préciser

Combinaison 4 (pour extérieur agressif, atmosphère marine)

Cadre	Acier inoxydable (1.4571) 316
Vantail	Acier S235
Ferrures / garnitures	Acier inoxydable (1.4571) 316
Rails de seuil	Acier inoxydable (1.4571) 316
Joints	EPDM

Revêtement du vantail
EN ISO 12944-5:2008-01, Attachment A, Table A1

Classe	C5M
Période de protection L	2 à 5 ans
Couche primaire	Bi composant Zinc Epoxy
Couche intermédiaire	2K Epoxy
Couche finition	Polyacrylique
Epaisseur	500µm
Couleur RAL	à préciser

Combinaison 5 (pour extérieur agressif)

Cadre	Acier inoxydable (1.4301) 304
Vantail	Acier inoxydable (1.4301) 304
Ferrures / garnitures	Acier inoxydable (1.4301) 304
Rails de seuil	Acier inoxydable (1.4301) 304
Joints	EPDM
Couleur	Acier Inox nu

Combinaison 6 (pour extérieur agressif)

Cadre	Acier inoxydable (1.4571) 316
Vantail	Acier inoxydable (1.4571) 316
Ferrures / garnitures	Acier inoxydable (1.4571) 316
Rails de seuil	Acier inoxydable (1.4571) 316
Joints	EPDM
Couleur	Acier Inox nu

Combinaison 7 (standard intérieur et extérieur)

Cadre	Acier inoxydable (1.4301) 304
Vantail	Acier inoxydable (1.4301) 304
Ferrures / garnitures	Acier inoxydable (1.4301) 304
Rails de seuil	Acier inoxydable (1.4301) 304
Joints	EPDM
Couleur	Acier Inox nu

Dimensionnement

Pression Hydrostatique + 35% de marge de sécurité (DIN 19704-1)

Etanchéité

Selon DIN 19569-4 Table 1 classe 5

Certifications

EUROCODES / Normes Utilisées

Nos portes sont conçues en adéquation avec les normes DIN (équivalent allemand
des normes AFNOR) et les EUROCODES suivants :

DIN 19704-1 (Constructions Hydrauliques Métalliques-Partie 1) – Dimensionnement : Pression hydrostatique ; Coefficient de pondération 1.35 selon chapitre 1.2.
DIN EN 1990 : 2010-12 EUROCODE 0 : Base de calcul des structures
DIN EN 1991-1-1 : 2010-12 EUROCODE 1 : Actions sur les structures Part 1-1 :
Actions générales- Poids volumiques, poids propres, charges d’exploitation des bâtiments.
DIN EN 1993-1-1 : 2010-12 EUROCODE 3 : Calcul des structures en acier Part 1-1 : Règles générales et règles pour le bâtiment.
DIN EN 1999-1-1 : 2010-05 : EUROCODE 9 : Calcul des structures en aluminium Part 1-1 : règles générales.
DIN 19569-4 : 2000-11 : Stations d’épuration- Principes de calcul des structures et équipements techniques.
Partie 4 : Principes spécifiques pour équipements de régulation : Vannes murales, batardeaux…
Table 1 : Taux de fuite pour batardeaux.
DIN EN ISO 12944-5 : 2008-01 : Peintures et vernis –Protection des structures d’acier contre la corrosion – Part 5 : ISO 12944-5 : 2007 (Partie A, Table A.1)

Garantie

L’ensemble des éléments métalliques a une garantie de 2 ans contre les défauts des
alliages, les défauts de fabrication et la corrosion naturelle. Les joints sont garantis 2 ans contre le vieillissement naturel.
